9 Exception and Interrupt Handling

9.5 Interrupts

예외의 한 종류인 Interrupt는 발생 원인에 따라 두 종류로 나뉜다.

종류	원인	관련 예외
External Interrupt	외부의 주변장치에 의해 발생	IRQ(periodic timer처럼 일반적인 인터럽트) FIQ(빠른 응답 시간이 필요한 특수한 인터럽트)
Internal Interrupt	명령어에 의해 발생	SWI(OS의 privileged routine을 수행하기 위함)

FIQ는 레지스터를 더 많이 사용하므로, IRQ보다 빠른 응답 시간을 가진다.

이때 interrupt latency는 하드웨어와 소프트웨어 양쪽의 영향을 받는다. (따라서, 최적화를 위해서는 양쪽을 모두 고려해야 한다.)

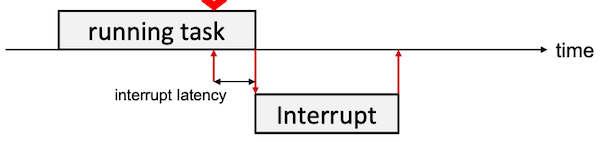

interrupt latency: interrupt 요청부터 interrupt 처리를 시작하기까지의 시간 (그림의 $\leftrightarrow$ 구간)

interrupt latency

참고로 multiple register transfer 명령어는 interrupt latency가 매우 길기 때문에 주의가 필요하다.

9.5.1 Minimize Interrupt Latency (Software Handler)

다음은 interrupt latency를 소프트웨어 관점에서 최적화하는 두 가지 방법이다.

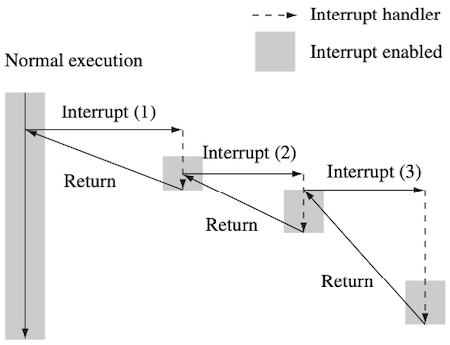

nested interrupt handler: 인터럽트 발생 중 다른 인터럽트의 발생을 허용한다.

새 인터럽트 처리 후, 다시 원래의 인터럽트의 남은 부분을 처리한다.

nested interrupt

prioritization: 우선순위를 적용하여, 우선순위가 높은 인터럽트만 nested interrupt를 허용한다.

9.5.2 IRQ and FIQ Exception

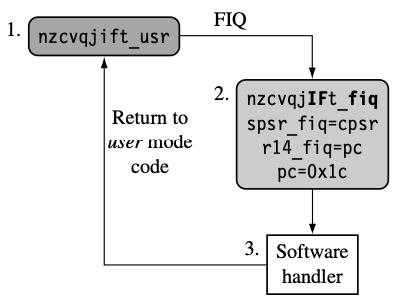

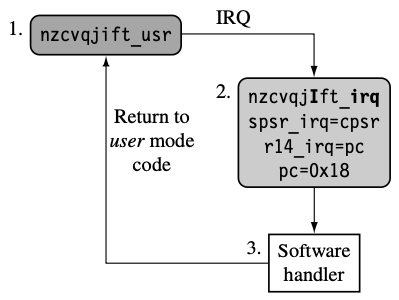

다음은 IRQ, FIQ 인터럽트가 발생했을 때의 프로세스 루틴을 나타낸 도표다.

	IRQ	FIQ

(1)	IRQ 모드로 진입한다.(`nzcvqiIft_irq`)	FIQ 모드로 진입한다.(`nzcvqiIFt_fiq`)
(2)	`cpsr`를 새 IRQ 모드의 `spsr`에 저장(백업)한다.	(동일)
(3)	`pc` 값을 새 IRQ 모드의 `lr`에 저장한다.	(동일)
(4)	다른 interrupt를 비활성화한다. (`I` bit set)	(동일) (`F`, `I` bit set)
(5)	벡터 테이블의 특정 entry로 점프한다.(`0x18`)	(동일) (`0x1c`)

9.5.2.1 Enabling and Disabling Interrupts

인터럽트의 활성화 혹은 비활성화에서 사용하는 명령어는 다음과 같다.

MRS{cond} rd, psr: cpsr 혹은 spsr 내용을 레지스터에 저장
MSR{cond} psr_fields, rm: 레지스터 내용을 cpsr 특정 필드에 복사

cpsr[7:0]처럼 필드의 특정 위치를 대상으로 직접 수정할 수 있다.(=cpsr_c)

cpsr_field

cpsr_c cpsr[7:0]

cpsr_x cpsr[15:8]

cpsr_s cpsr[23:16]

cpsr_f cpsr[31:24]

cpsr_field
`cpsr_c`	`cpsr[7:0]`
`cpsr_x`	`cpsr[15:8]`
`cpsr_s`	`cpsr[23:16]`
`cpsr_f`	`cpsr[31:24]`

다음은 IRQ, FIQ 인터럽트를 활성화 혹은 비활성화하는 코드 예시다.

pipeline에서 MSR 명령어가 execute stage에서 처리된 후, 비로소 활성화 혹은 비활성화가 반영되므로 유의해야 한다.

IRQ FIQ

Enabling

PRE  nzcvqjIFt_SVC

enable_irq
        MRS     r1, cpsr
        BIC     r1, r1, #0x80
        MSR     cpsr_c, r1

POST nzcvqjiFt_SVC

PRE  nzcvqjIFt_SVC

enable_fiq
       MRS     r1, cpsr
       BIC     r1, r1, #0x40
       MSR     cpsr_c, r1

POST nzcvqjIft_SVC

Disabling

PRE  nzcvqjift_SVC

disable_irq
        MRS     r1, cpsr
        ORR     r1, r1, #0x80
        MSR     cpsr_c, r1

POST nzcvqjIft_SVC

PRE  nzcvqjift_SVC

disable_fiq
        MRS     r1, cpsr
        ORR     r1, r1, #0x40
        MSR     cpsr_c, r1

POST nzcvqjiFt_SVC

9.6 Interrupt Stack Design

exception handler는 예외 처리 과정에서 stack을 사용하며, 각 모드마다 stack을 따로 사용하기 위해 stack pointer를 담은 전용 레지스터를 갖는다.

그러나 이때, 타겟 하드웨어나 운영 체제에 따라서 stack의 설계 방식이 다르기 때문에 주의해야 한다.

OS Requirement: OS에서 요구하는 stack size. (e.g., stack을 사용한 context switch)

nested interrupt 시, 더 큰 stack size가 필요하다.

Target Hardware: 타겟 하드웨어에 따라 stack size나 location이 다를 수 있다.

특히, 아키텍처에 따라서 stack이 자라는 방향이 다를 수 있다. (e.g., ARM: stack은 높은 주소부터 아래로 자란다.)

스택은 크게 두 종류(kernel stack, user stack)로 나뉜다.

스택 목적 상세

kernel stack 주로 context switch 목적으로 사용

user stack 주로 함수 호출 목적으로 사용 function(main)과 frame record를 저장한다.
(메모리 경계를 가리키는 것이 frame pointer)

스택	목적	상세
kernel stack	주로 context switch 목적으로 사용
user stack	주로 함수 호출 목적으로 사용	function(main)과 frame record를 저장한다. (메모리 경계를 가리키는 것이 frame pointer)

9.6.1 Stack Overflow

만약 stack 공간을 부적절하게 할당할 경우, stack overflow에 의한 메모리 손상이 발생할 수 있다.

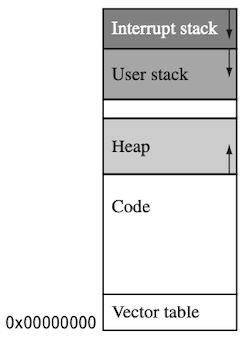

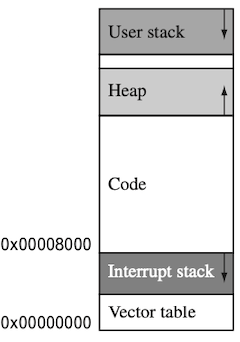

	Case A code section 아래 Interrupt stack	Case B 메모리 최상단 (user stack 위)

손상 시	vector table 손상 (fatal error)	user stack 손상 (시스템 복구 가능)

9.6.2 Basic Stack Design

모든 processor mode의 stack setup은 processor의 reset마다 수행된다.

다음은 9.6.1절의 'Case A' layout 예시의 stack 설정이다.

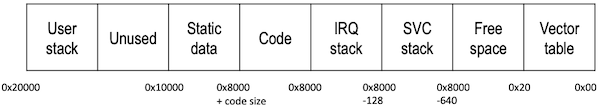

![stack design](https://raw.githubusercontent.com/erectbranch/arm-system-developers-guide/master/ch09/summary02/images/stack_design.png)

USR_Stack   EQU 0x20000         ; user stack의 주소 설정: 0x20000
IRQ_Stack   EQU 0x8000
SVC_Stack   EQU IRQ_Stack-128   ; Supervisor stack의 주소 설정
                                ; IRQ stack부터 아래로 128바이트 떨어진 곳

이때 각 processor mode마다 고유한 bit pattern을 가지며, 이를 통해 mode를 구분한다.

cpsr[4:0]을 수정하여 모드를 전환한다.

Usr32md    EQU 0x10    ; User mode
FIQ32md    EQU 0x11    ; FIQ mode
IRQ32md    EQU 0x12    ; IRQ mode
SVC32md    EQU 0x13    ; Supervisor mode
Abt32md    EQU 0x17    ; Abort mode
Und32md    EQU 0x1b    ; Undefined instruction mode
Sys32md    EQU 0x1f    ; System mode

참고로 안전을 위해, 초기화 과정에서는 IRQ와 FIQ를 비활성화한다. (No Interrupt)

NoInt      EQU 0xc0    ; I and F bit set
