9 Exception and Interrupt Handling

ARM Developers: Exception handling process

9.1 Exception Handling

exception이란, 정상적인 명령어 실행 시퀀스를 중단해야 하는 모든 condition을 의미한다.

e.g., ARM core reset, memory access fail, undefined instruction, SWI, IRQ, FIQ 등

reset exception: 임베디드 시스템을 초기화하는 데 사용되는 특수한 예외

대부분의 예외는, 예외가 발생했을 때 실행되는 소프트웨어 루틴인 exception handler를 통해 처리된다.

9.1.1 ARM Processor Modes

ARM 코어는 특정한 예외가 발생하면, cpsr[4:0] 레지스터를 수정하여 mode를 변경한다.

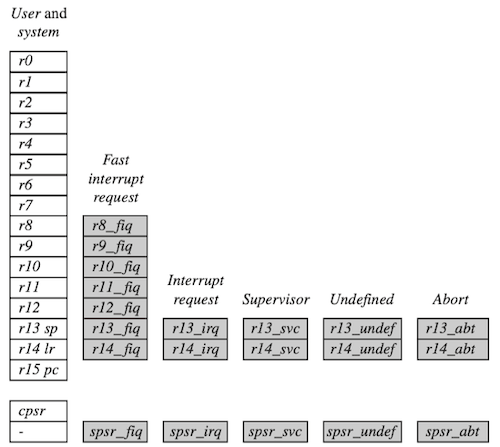

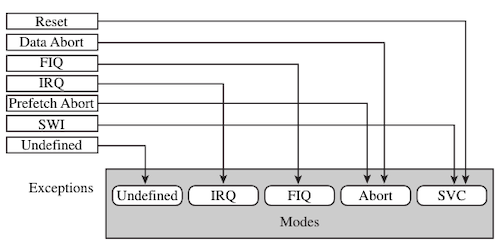

exception, associated mode

Exception	Mode	`cpsr[4:0]`	Main purpose
Fast Interrupt Request	FIQ	10001	fast interrupt request handling
Interrupt Request	IRQ	10010	interrupt request handling
SWI and Reset	SVC	10011	os를 protected mode로 전환
Prefetch Abort and Data Abort	Abort	10111	virtual memory의 page fault 등 handling
Undefined Instruction	Undefined	11011	undefined instruction handling

User mode cpsr[4:0]: 10000, System mode cpsr[4:0]: 11111

예외가 발생하여 mode를 변경해야 하는 경우, ARM core에서는 다음 절차를 단계별로 수행한다.

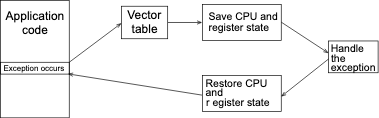

![handling exception](https://raw.githubusercontent.com/erectbranch/arm-system-developers-guide/master/ch09/summary01/images/exception_handling.png)

| | | | :---: | --- | | (1) | 기존 `cpsr` $\rightarrow$ 진입 mode의 `spsr` 레지스터에 저장 | | (2) | 기존 `pc` $\rightarrow$ 진입 mode의 `lr`에 저장 | | (3) | `cpsr`: exception mode bit로 변경 | | (4) | `pc`: exception handler 주소로 변경(vector table 참조) |

9.2 Vector Table

각 예외에 대응되는 exception handler는 vector table이라는 메모리 영역에 기록되어 있다. (각 offset: 4 bytes 간격)

일반적으로 vector table의 base address는 0x00000000이나, 프로세서에 따라서 0xffff0000도 사용된다.

Exception	Mode	Vector table offset
Reset	SVC	`+0x00`
Undefined Instruction	undefined	`+0x04`
Software Interrupt(SWI)	SVC	`+0x08`
Prefetch Abort	abort	`+0x0c`
Data Abort	abort	`+0x10`
Not assigned	-	`+0x14`
IRQ	IRQ	`+0x18`
FIQ	FIQ	`+0x1c`

참고로 FIQ는 벡터 테이블의 마지막 항목이므로, 해당 주소에 exception handler를 직접 배치하는 방식으로 FIQ의 response time을 줄일 수 있다.

다음은 ARMv6의 벡터 테이블 구현에 해당되는 코드다.

                AREA vectors, CODE, READONLY
                ENTRY
Vector_Table
                LDR pc, Reset_Addr
                LDR pc, Undefined_Addr
                LDR pc, SVC_Addr
                LDR pc, Prefetch_Addr
                LDR pc, Abort_Addr
                NOP                    ; Reserved vector
                LDR pc, IRQ_Addr
FIQ_Handler
                ; FIQ handler code - max 4kB in size
Reset_Addr      DCD Reset_Handler
Undefined_Addr  DCD Undefined_Handler
SVC_Addr        DCD SVC_Handler
Prefetch_Addr   DCD Prefetch_Handler
Abort_Addr      DCD Abort_Handler
IRQ_Addr        DCD IRQ_Handler
                ...
                END

9.2.1 Branching to Exception Handler

참고로 벡터 테이블에서 exception handler로 jump하는 코드는, 다음과 같이 여러 방식으로 구현할 수 있다.

instruction	description
`B<address>`	pc-relative address(`pc + offset`)로 분기
`LDR pc, [pc, #offset]`	indirect address jump (overhead 있지만, 메모리 내 어느 주소나 분기 가능)
`LDR pc, [pc, #-0xff0]`	`0xfffff030` 주소에서 특정 interrupt service routine 적재 (VIC PL190 예시 / Vectored Interrupt Controller 있을 때만 가능)
`MOV pc, #immediate`	immediate를 `pc`에 복사

(주의) MOV pc, #immediate: MOV 명령어의 특성상, immediate는 rotated right를 적용한 8-bit immediate에 해당된다. (3.1.1절 참조)

다음은 LDR pc, [pc, #offset] 명령어를 기반으로 구현한 벡터 테이블 구성 예시다.

0x00000000: 0xe59ffa38  RESET: > ldr  pc, [pc, #reset]
0x00000004: 0xea000502  UNDEF:   b    undInstr
0x00000008: 0xe59ffa38  SWI  :   ldr  pc, [pc, #swi]
0x0000000c: 0xe59ffa38  PABT :   ldr  pc, [pc, #prefetch]
0x00000010: 0xe59ffa38  DABT :   ldr  pc, [pc, #data]
0x00000014: 0xe59ffa38   -   :   ldr  pc, [pc, #notassigned]
0x00000018: 0xe59ffa38  IRQ  :   ldr  pc, [pc, #irq]
0x0000001c: 0xe59ffa38  FIQ  :   ldr  pc, [pc, #fiq]

9.3 Exception Priorities

예외는 동시에 발생할 수 있기 때문에, 프로세서는 우선순위 정책을 사용하여 exception을 처리한다.

Priority	Exceptions	`I` bit	`F` bit
1	Reset	1	1
2	Data Abort	1	1
3	FIQ	1	1
4	IRQ	1	-
5	Prefetch Abort	1	-
6	Software Interrupt	1	-
6	Undefined Instruction	1	-

IRQ exception에서 F bit가 클리어되어 있을 경우, 도중에 1로 세트되면서 FIQ 예외로 넘어갈 수 있다.

9.3.1 Reset Exception

reset exception은 최우선 우선순위를 갖는 예외로, 전원이 공급되면 제일 먼저 시스템을 초기화하기 위해 수행되는 예외이다.

오류를 방지하기 위해, Interrupt 활성화 전에 수행해야 한다.

9.3.2 Data Abort Exception

MMU(Memory Management Unit)에서 접근 불가능한 메모리 주소를 참조할 때 발생한다.

(1) reserved space에 접근
(2) 할당되지 않은 메모리 주소에 접근(page fault)

virtual memory 상에 존재하지만, 실제 physical memory는 없는 경우

참고로 data abort 예외 처리 중 FIQ 예외가 비활성화되지 않으며, 도중에 FIQ 예외가 발생하면 이를 처리할 수 있다.

도중에 control이 FIQ handler로 넘어간 뒤, 끝나면 다시 data abort handler로 돌아온다.

$t_1$	$t_2$	$t_3$	가능 여부
data abort	FIQ	data abort	O

9.3.3 Fast Interrupt Request Exception

가장 높은 우선순위를 갖는 interrupt로, 빠른 응답이 필요한 상황에서 사용된다.

조건: cpsr F bit가 0일 때만 FIQ 예외가 발생한다.
예외 진입 시 I, F bit를 모두 set하면서, 외부 인터럽트를 비활성화시킨다.

즉, I, F bit를 다시 활성화하지 않는 이상, 외부 소스에서 interrupt를 발생시킬 수 없다.

(nested interrupt) 도중 FIQ 내부에서 bit를 다시 0으로 끄게 되는데, 이때부터는 보다 높은 우선순위의 FIQ가 선점할 수 있다.

다음은 FIQ 도중 다른 interrupt가 발생한 상황 예시다.

$t_1$	$t_2$	$t_3$	가능 여부
FIQ 1	FIQ 2	FIQ 1	X
FIQ	IRQ	FIQ	X

9.3.4 Interrupt Request Exception

FIQ와 마찬가지로 external peripherial set에 의해 발생하는 interrupt로, FIQ보다는 낮은 우선순위를 갖는다.

조건 1: cpsr I bit가 0일 때만 IRQ 예외가 발생한다.
조건 2: FIQ 혹은 data abort를 수행하고 있지 않을 때 발생한다.
예외 진입 시 I bit를 set하면서, 외부 인터럽트가 비활성화된다.

$t_1$	$t_2$	$t_3$	가능 여부
IRQ 1	IRQ 2	IRQ 1	X

(nested interrupt) 높은 우선순위의 IRQ 1이 실행 중일 때, IRQ 2는 실행이 불가능하다. (반대로 IRQ 2 실행 중 IRQ 1은 실행이 가능하다.)

9.3.5 Prefetch Abort Exception

파이프라인에서 명령어를 prefetch하는 도중, memory fault 문제가 있을 경우 발생한다.

조건: 상위 예외가 발생하지 않은 상태에서만 발생한다.
I bit를 set하여, 외부 인터럽트가 비활성화된다.

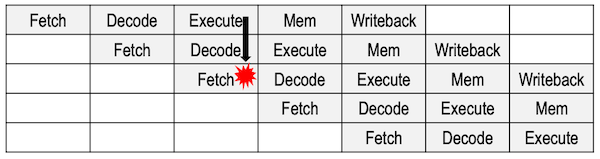

prefetch abort

9.3.6 Software Interrupt Exception

SWI 명령에 의해 발생하는 예외로, 상위 예외가 발생하지 않은 상태에서만 발생한다.

cpsr: supervisor mode로 변경된다.

단, 다음과 같이 SWI가 중첩되는 상황에서는 수동으로 spsr, lr을 백업하는 코드를 작성해야 한다.

$t_1$	$t_2$	$t_3$
SWI 1	SWI 2	SWI 2

nested SWI e.g., 가상 머신 하이퍼바이저에서 SWI 명령어 사용, 디버깅 등

debugger: 코드 한 줄마다 SWI 명령을 수행하면서, control을 가져가는 방식으로 구현된다.

9.3.7 Undefined Instruction Exception

ARM 명령어가 아닌 명령어를 실행하거나, Thumb 명령어가 파이프라인의 Execute 단계에 진입했을 때 발생한다.

조건: 동일한 우선순위인 Software Interrupt 예외와 동시에 발생할 수 없다.
coprocessor가 있으며 해당 명령어를 다룰 수 있다면, Execute 단계에서 decode를 수행하게 된다.

9.4 Link Register Offsets

예외 발생 시, link register(lr)에는 예외를 처리한 뒤 다시 실행할 명령어 주소가 저장된다.

r14_irq = pc처럼 pc를 그대로 사용하지 않고, 다음과 같이 보정해야 한다.

e.g., IRQ handler

IRQ는 명령어가 Execute된 다음에 발생하므로, lr - 4로 보정한다.

assembly instruction 1 ; <--- (마지막으로 Execute된 명령어) instruction 2 ; IRQ 예외 발생(lr - 4) instruction 3 ; <--- (Fetch) lr(pc) 다음은 각 예외마다 lr에 담기는 return address를 정리한 도표다.

Exception	Address
Reset	-	`lr`이 정의되지 않는다
Data Abort	`lr - 8`	기존에 Execute가 온전히 실행되지 않았으므로, 다시 실행
FIQ	`lr - 4`
IRQ	`lr - 4`
Prefetch Abort	`lr - 4`	Prefetch Abort exception이 발생한 명령어
SWI	`lr`	`SWI` 명령어의 바로 다음 명령어
Undefined Instruction	`lr`	undefined 명령어의 바로 다음 명령어

9.4.1 Returning From Handler

다음은 FIQ, IRQ handler에서, stack을 사용하지 않고 return을 수행하는 두 가지 구현이다.

SUBS, MOVS 명령어에서 pc가 destination 레지스터일 경우, spsr 레지스터 값을 cpsr 레지스터로 복구시킨다.

Assembly 1	Assembly 2
`handler <handler code> ... SUBS pc, r14, #4 ; pc=r14-4, return`	`handler SUB r14, r14, #4 ; pc=r14-4 ... <handler code> ... MOVS pc, r14 ; return`

9.4.2 Returning From Handler: Using Stack

다음은 interrupt stack을 사용하여 link register를 저장하는 구현이다.

hat(^) symbol: spsr 레지스터 값을 cpsr 레지스터로 강제로 복구시킨다.

handler
          SUB     r14, r14, #4             ; 저장할 때 -4 먼저 빼고 저장
          STMFD   r13!,{r0-r3, r14}
          ...
          <handler code>
          ...
          LDMFD   r13!,{r0-r3, pc}^        ; return
