3 Introduction to ARM Instruction Set

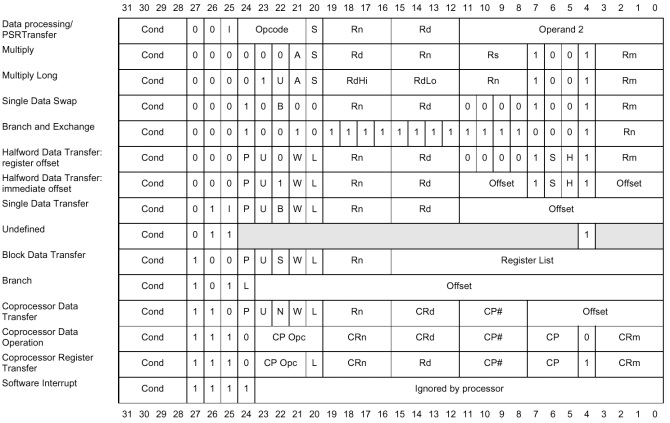

다음은 여러 32-bit ARM instruction format을 정리한 그림이다.

3.4 Software Interrupt(SWI) Instruction

arm Developer: SWI handlers in C and assembly language

SWI란 application에서 OS 루틴을 호출할 수 있도록 software interrupt exception을 발생시키는 명령어이다.

• 다른 exception과 달리, 사용자에 의한 synchronous interrupt이다.

• pc: vector_table + (offset) 0x8로 설정한다.

해당 주소에서, 이후 SWI handler로 분기하게 된다. (9장 참조)

SWI 명령어 문법은 다음과 같다.

Syntax: SWI{<cond>}{S} SWI_number

• SWI_number: <SWI instruction>의 하위 24-bit를 재활용하여 결정한다.

다음은 SWI_number=0x123456를 인자로 하는 SWI 명령어 코드다.

• r0: SWI_Function 루틴에서 사용할 인자

• 0x123456: SWI_Number

PRE    cpsr = nzcVqiFt_USER
       pc = 0x00008000            ; pc=현재 SWI 명령어 주소
       lr = 0x003fffff            ; 기존 lr 레지스터 값(r14)
       r0 = 0x12

       0x00008000  SWI  0x123456

POST   cpsr = nzcVqIft_SVC        ; USER mode -> SVC mode
       spsr = nzcVqift_USER
       pc = 0x00000008            ; pc=vectors+0x8
       lr = 0x00008004            ; SWI 다음 명령어 주소(SWI 명령어 주소+4)
       r0 = 0x12

3.4.1 Software Interrupt Handler

보다 상세히 살펴보자. 다음은 SWI 명령어 포맷을 설명한 도표다.

상위 4bit ([31:28])	프로세서의 현태 상태를 나타내는 cond field
다음 상위 4bit ([27:24])	SWI 명령어임을 나타내는 비트 패턴 (1111=SWI)
하위 24bit ([23:0])	24-bit immediate이며, SWI_number에 해당된다.

하위 24-bit immediate인 SWI_Number는, 상위 8bit를 masking하여 획득할 수 있다.

• SWI_Number: <SWI instruction> AND NOT (0xff000000)

다음은 SWI handler 코드다.

• SWI 명령어 주소 = 복귀할 주소의 이전 명령어(lr-4)

SWI handler: 내부에서 switch를 사용해 적절한 루틴으로 분기(BL)한다. (SWI_number에 따라 switch문이 결정된다.)

SWI_handler
      ; Store registers r0-r12 and the link register
      STMFD  sp!, {r0-r12, lr}

      ; Read the SWI instruction
      LDR    r10, [lr, #-4]

      ; Mask off the SWI number
      BIC    r10, r10, #0xff000000

      ; r10 - contains the SWI number
      BL     service_routine

      ; return from SWI handler
      LDMFD  sp!, {r0-r12, pc}

3.5 Program Status Register Instructions

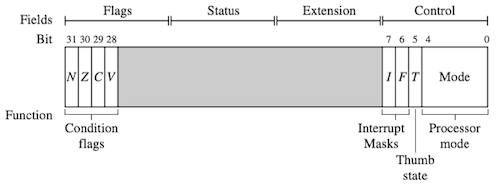

ARM에서는, PSR(program status register)을 직접 제어할 수 있는 두 가지 명령어를 제공한다.

field는 C(control), X(extension), S(status), F(flag) 임의 조합으로 구성되었다.

다음은 MRS 명령어를 통해 interrupt request(IRQ)를 활성화하는 코드다.

• BIC r1, r1, #0x80: r1의 bit 7을 clear한다.

PRE    cpsr = nzcvqiFt_USER
       MRS    r1, cpsr        ; r1 = 기존 cpsr 내용
       BIC    r1, r1, #0x80   ; (0x80: 16진수로 0b01000000)
       MSR    cpsr_c, r1      ; bit 7(I)을 clear한 r1 값 전송

POST   cpsr = nzcvqiFt_SVC

3.5.1 Coprocessor Instructions

coprocessor instruction는 coprocessor에 따라 다르므로, 간략한 개요만 설명한다.

coprocessor란 main processor를 도와서 다음과 같은 기능을 수행하는 프로세서이다.

• 추가적인 연산 기능 제공 (floating-point arithmetic, graphic, signal processing 등)

• memory subsystem 제어 (cache 및 memory management)

다음은 대표적인 coprocessor instruction을 정리한 도표다. (반드시 core가 coprocessor를 가질 때만 사용 가능)

Syntax

• CDP{<cond>} cp, opcode1, Cd, Cn {, opcode2}

• <MRC|MCR>{<cond>} cp, opcode1, Rd, Cn, Cm {, opcode2}

• <LDC|STC>{<cond>} cp, Cd, addressing

cp	p0~p15까지의 코프로세서 번호
opcode	코프로세서에서 수행할 연산
Cn, Cm, Cd	코프로세서 내 레지스터

다음은 MRC 명령어를 통해, CP15 레지스터 값을 범용 레지스터로 복사하는 코드다.

; CP15 register c0 to register r10
MRC     p15, 0, r10, c0, c0, 0

3.6 Loading Constants

명령어 구조상 가능한 immediate 크기는 한정적이다.

• 명령어 포맷이 다양한 정보를 담기 때문에, 32-bit 공간을 immediate로 모두 채울 수 없다.

• 예를 들어 MOV r0 ,#0xff00ffff은 명령어 구조상 불가능하다.

대안으로 ARM에서는 레지스터에 32 bit immediate를 적재할 수 있는 2가지 pseudo instruction을 제공한다. (ARM 컴파일러가 실제 명령어로 변환)

Syntax

• LDR Rd, =constant

• ADR Rd, label (label: pc-relative address)

특별히 immediate를 #가 아닌 =를 사용해 표기한다.

다음 코드는 LDR 명령으로 r0 레지스터에 32-bit immediate(0xff00ffff)를 적재하는 예시다.

DCD directive: 1개 혹은 여러 개 word 정의

• DCD 1,5,20: 3 words 정의

• DCD 0xff00ffff: 0xff00ffff 값을 갖는 1 word 정의

       LDR  r0, [pc, #constant_number-8-{PC}]
       .
       .
constant_number
       DCD 0xff00ffff

PRE    none...

       MVN     r0, #0x00ff0000

POST   r0 = 0xff00ffff

이때 컴파일러는 가능하다면 메모리 적재를 피하는 방향으로 컴파일하지만, 불가능하다면 메모리에서 적재하게 된다. (disassembler를 사용해 확인 가능)

• 다음은 두 LDR 명령어에서, 실제 컴파일 시 대체된 명령어를 나타낸다.

3.7 ARMv5E Extensions

다음은 ARMv5E의 확장 명령이다.

3.7.1 Counting Leading Zeros

ARM에서는 CLZ 명령어를 통해, 최상위 비트부터 0이 나오기까지의 비트 수를 셀 수 있다.

PRE    r1 = 0b00000000000000000000000000010000

       CLZ r0, r1
POST   r0 = 27

3.7.2 Saturated Arithmetic

확장 명령을 사용하면, overflow 발생 시 최대값을 대신 반환받을 수 있다.

• 일반 산술 명령: 0x7fffffff + 1 = -0x80000000처럼 문제 발생

예를 들어 communication application이라면, 정확하지 않아도 최대값을 반환받는 연산이 도움이 될 수 있다.

다음은 QADD 명령어를 수행하는 예시다.

• (flag) saturate 발생을 의미하는 Q가 set된다.

• 최댓값인 0x7fffffff를 반환한다.

PRE    cpsr = nzcvqiFt_USER
       r0 = 0x00000000
       r1 = 0x70000000 (positive)
       r2 = 0x7fffffff (positive)

       QADD r0, r1, r2
POST   cpsr = nzcvQiFt_USER
       r0 = 0x7fffffff

반대로 ADD를 사용하면 0xefffffff(negative)를 반환받고, overflow flag인 V가 set된다.

3.7.3 ARMv5E Signed Multiply Instructions

ARM 확장에서는 16-bit 데이터 대상으로 작동하는 signed multiply instrution을 제공한다. (ARMv5E 구현 기준 단일 cycle로 수행된다.)

x, y: 레지스터 값(32-bit) 중 사용할 16-bit 위치를 나타낸다. (= Top(T), Bottom(B))

다음은 SMLATB 명령어를 통해, r1 상위 16-bit와 r2 하위 16-bit를 곱한 뒤, r3을 합산하는 코드다.

PRE    r1 = 0x20000001
       r2 = 0x20000001
       r3 = 0x00000004

       SMLATB r4, r1, r2, r3

POST   r4 = 0x00002004

3.8 Conditional Execution

Conditional Branch는 조건부 실행 명령어를 활용하여 효율적으로 구현할 수 있다.

loop:
       SUB   r1, r1, #1
       b     loop      ; goto loop

loop:
       SUB   r1, r1, #1
       CMP   r1, #0
       BNE   loop      ; Z=0 경우만 분기

다음 코드는 Greatest Common Divisor(GCD, 최대공약수)를 구하는 Euclid's algorithm의 두 가지 구현 예시다.

• conditional execution(조건부 실행)을 이용한 구현이, 분기 명령만으로 구현한 코드보다 효율적이다.

while (a!=b)
{
  if (a>b) a -= b;
  else b -= a;
}

gcd
    CMP r1, r2
    BEQ complete
    BLT lessthan
    SUB r1, r1, r2
    B   gcd

less_than
    SUB r2, r2, r1
    B   gcd

complete
...

gcd
    CMP r1, r2
    SUBGT r1, r1, r2
    SUBLT r2, r2, r1
    BNE gcd
