3 Introduction to ARM Instruction Set

3.2 Branch Instructions

branch instruction은 실행 흐름의 변경 혹은 루틴을 호출하면서 사용한다.

고급 언어의 서브루틴, if-then-else, loop에서 사용한다.

다음은 ARM 분기 명령어를 정리한 도표이다.

label: pc-relative address 계산을 위한 offset
단, offset이 가질 수 있는 bit-width 한계로, $\pm$ 32MB 이내 값을 가져야 한다.
T: cpsr 레지스터의 Thumb state
0xfffffffe: 2의 배수를 유지하기 위한 Mask(1111 1110)

Syntax

B{<cond>} label

BL{<cond>} label

BX{<cond>} Rm (Rm 레지스터 값의 주소로 분기)

BLX{<cond>} label | Rm (Rm 레지스터 값의 주소로 분기하되, lr에 다음 명령어 주소 기록)

		`pc`	`lr`	`cpsr`
`B`	unconditional	`label`
`BL`	branch and link(return address)	`label`	분기 명령어 이후 명령어 주소
`BX`	branch exchange	`Rm&0xfffffffe`		`T=Rm&1`
`BLX`	branch exchange with link	`label` `Rm&0xfffffffe`	분기 명령어 이후 명령어 주소	`T=1` `T=Rm&1`

(주된 활용 방식) B: goto, BL: 일반적인 함수 호출, BX: thumb 모드 진입(16비트), BLX: thumb 모드에서 함수 호출

다음 코드는 두 방식(forward, backward)의 분기 명령어 예시다.

       B     forward
       ADD   r1, r2, #4
       ADD   r0, r6, #2
       ADD   r3, r7, #4
forward                   ; 중간에 위치한 3 instruction을 skip
       SUB   r1, r2, #4
-----------------------
backward                  ; infinite loop로 작동
       ADD   r1, r2, #4
       SUB   r1, r2, #4
       ADD   r4, r6, r7
       B     backward

3.3 Load-Store Instructions

addressing = [<Rn>,+/-<Rm>{, <shift>}]{!} 혹은 [<Rn>],+/-<Rm>{, <shift>}

Rn: base address register, Rm: offset register, !: writeback

load-store instruction은 메모리와 레지스터 사이에서 데이터를 전송한다.

3.3.1 Single-Register Transfer

단일 레지스터 전송 명령어는 데이터 타입으로 word(32-bit), halfword(16-bit), byte(8-bit)을 지원한다.

B: byte, H: half, SB: signed byte, SH: signed halfword

Syntax

<LDR|STR>{<cond>} Rd, addressing

LDR{<cond>}SB|H|SH Rd, addressing

STR{<cond>}B|H Rd, addressing


`LDR`	load word into register	`Rd<-mem32[address]`
`STR`	store word from register	`Rd->mem32[address]`
`LDRB`	load byte into register	`Rd<-mem8[address]`
`STRB`	store byte from register	`Rd->mem8[address]`
`LDRH`	load halfword into register	`Rd<-mem16[address]`
`STRH`	store halfword from register	`Rd->mem16[address]`
`LDRSB`	load signed byte into register	`Rd<-SignExtend(mem8[address])`
`LDRSH`	load signed halfword into register	`Rd<-SignExtend(mem16[address])`

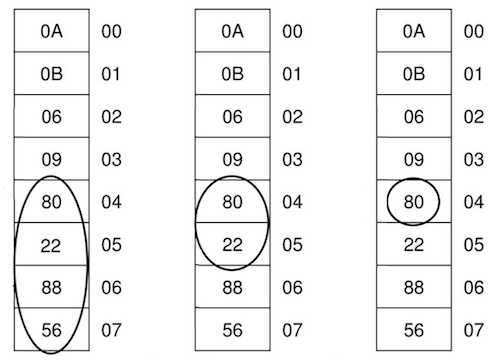

다음은 레지스터 r1이 포함하고 있는 주소(대상을 base register로 지칭)를 읽은 뒤, 메모리 주소 내 값을 r0에 불러오는 코드이다. (offset = 0)


PRE	`PRE r0 = 0x00000002 r1 = 0x00000004 mem32[0x00000004] = 0x56882280`
`LDR` load word(32-bit)	`LDR r0, [r1] ; = LDR r0, [r1, #0] POST r0 = 0x56882280 r1 = 0x00000004`	![LDR, LDRW, LDRB](https://raw.githubusercontent.com/erectbranch/arm-system-developers-guide/master/ch03/summary02/images/LDR_LDRH_LDRB.png)
`LDRH` load half word(16-bit)	`LDRH r0, [r1] POST r0 = 0x00002280 ; zero extended [31:16] r1 = 0x00000004`
`LDRB` load byte(8-bit)	`LDRB r0, [r1] POST r0 = 0x00000080 ; zero extended [31:8] r1 = 0x00000004`

store instruction의 경우, 다음과 같이 작동한다. (STRB 예시 생략)


PRE	`PRE r0 = 0x11223344 r1 = 0x00000000 mem32[0x00000000] = 0x09060B0A mem32[0x00000004] = 0x56882280`
`STR` store word(32-bit)	`STR r0, [r1, #4] POST r0 = 0x11223344 r1 = 0x00000000 mem32[0x00000000] = 0x09060B0A mem32[0x00000004] = 0x11223344 ; store r0 to mem32[r1+4]`
`STRH` store half word(16-bit)	`STRH r0, [r1, #2] POST r0 = 0x11223344 r1 = 0x00000000 mem32[0x00000000] = 0x33440B0A ; store [15:0] of r0 to mem32[r1+2] mem32[0x00000004] = 0x56882280`

3.3.1.1 Single-Register Load-Store Addressing Mode

ARM 명령어는 다양한 indexing과 addressing mode를 지원한다.

preindex with wb, postindex: 데이터 구조 내 element에 접근할 때 유용
preindex: base address를 업데이트하지 않으므로, 배열 탐색에 유용

Index method	Data	Base address register
Preindex with writeback	`mem[base+offset]`	base + offset
Preindex	`mem[base+offset]`	not updated
Postindex	`mem[base]`	base + offset

!: writeback

다음 코드는 indexing 방법에 따라, LDR 명령어 수행 시 변화를 나타낸 예시다.


PRE	`PRE r0 = 0x00000000 r1 = 0x00090000 mem32[0x00009000] = 0x01010101 mem32[0x00009004] = 0x02020202`
POST (1) Preindex with wb	`LDR r0, [r1, #4]! POST r0 = 0x02020202 ; r1번지+4 값 r1 = 0x00009004 ; base address update`
POST (2) Preindex	`LDR r0, [r1, #4] POST r0 = 0x02020202 ; r1번지+4 값 r1 = 0x00009000`
POST (3) Postindex	`LDR r0, [r1], #4 POST r0 = 0x01010101 ; r1번지 값 r1 = 0x00009004 ; base address update`

3.3.2 Load-Store Doubleword

ARMv5E부터 doubleword(64-bit) 단위의 load-store 명령어를 지원한다. 명령어의 특성상 연속된 Rd 및 Rd+1 레지스터를 활용한다.

이때 Rd는 짝수 레지스터여야 한다. (ex. r0, r2, r4...)
offset이나 주소의 정렬 여부에 따라서, 1 cycle이 추가로 소요될 수 있다.

Syntax: LDRD|STRD{<cond>} Rd, Rd+1, addressing

3.3.3 Multiple-Register Transfer

ARM에서는 메모리와 여러 개의 레지스터 사이에 데이터를 전송하기 위한 명령어를 제공한다. (LDM, STM)

메모리 순차 접근에 $t$ cycles이 걸린다고 가정하면, $N$ words 전송에 필요한 cycles 수는 $2+N * t$ 이다.
단, 그동안 interrupt가 중단되므로 interrupt latency가 늘어날 수 있다.

Syntax: <LDM|STM>{<cond>}{addressing mode} Rn{!},<register list>{^} (Rn: 메모리 주소를 가리키는 base register, 아래 예시에서 r10.)


`LDM`	load multiple register	`{Rd}` ${}^{N}$ `<-mem32[start address+4N]` (optional `Rn` updated)
`STM`	store multiple register	`{Rd}` ${}^{N}$ `->mem32[start address+4N]` (optional `Rn` updated)

3.3.3.1 Addressing Mode for Load-Store Multiple

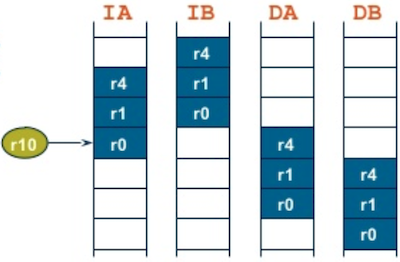

다중 레지스터 전송 명령을 다양한 addressing mode와 조합할 수 있다. 다음은 LDM|STM{addressing mode} r10, {r0, r1, r4} 명령을 네 가지 addressing mode로 수행한 예시이다.

문법: {} 내부에서 -나 ,를 이용해서 레지스터를 나열할 수 있다.
작은 번호의 레지스터부터 큰 번호의 레지스터 순서를 따라 load/store된다. (오름차순)

multiple-register transfer

mode	Description	Start address	End address	Rn!
IA	increment after	`Rn`	`Rn+4*N-4`	`Rn+4*N`
IB	increment before	`Rn+4`	`Rn+4*N`	`Rn+4*N`
DA	decrement after	`Rn-4*N+4`	`Rn`	`Rn-4*N`
DB	decrement before	`Rn-4*N`	`Rn-4`	`Rn-4*N`

3.3.3.2 Multiple-Register Transfer Example

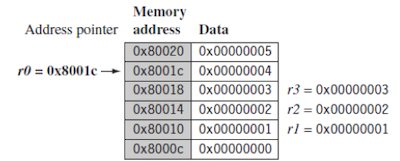

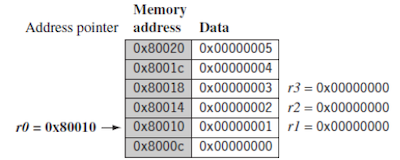

다음 코드는 LDMIA r0!, {r1-r3} 명령 및 메모리 변화를 나타낸 예시다.

write back에 따라, 0x80010에서 0x8001c로 증가

PRE	POST
![multiple-register transfer example PRE](https://raw.githubusercontent.com/erectbranch/arm-system-developers-guide/master/ch03/summary02/images/multiple-register_transfer_example_1.png)	![multiple-register transfer example POST](https://raw.githubusercontent.com/erectbranch/arm-system-developers-guide/master/ch03/summary02/images/multiple-register_transfer_example_2.png)
`PRE mem32[0x80018] = 0x03 mem32[0x80014] = 0x02 mem32[0x80010] = 0x01 r0 = 0x00080010 r1 = 0x00000000 r2 = 0x00000000 r3 = 0x00000000 LDMIA r0!, {r1-r3}`	`POST r0 = 0x0008001c ; base address update r1 = 0x00000001 r2 = 0x00000002 r3 = 0x00000003`

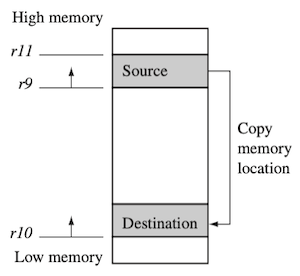

다음 코드는 (memcpy 함수 등에서 주로 사용하는) 메모리 블록 복사를 나타낸 예시다.

CMP r9, r11: 두 포인터가 같은 위치를 가리키게 되면, BNE를 통해 loop를 빠져나간다.

assembly memory

; r11   source data 끝 지점 pointer       (high memory)
; r9    source data 시작 지점 pointer

; r10   destination data 시작 지점 pointer (low memory)

loop
        LDMIA r9!,  {r0-r7}     ; load 32 bytes,  update r9 pointer
        STMIA r10!, {r0-r7}     ; store 32 bytes, update r10 pointer
        CMP   r9, r11
        BNE   loop

![block memory copy](https://raw.githubusercontent.com/erectbranch/arm-system-developers-guide/master/ch03/summary02/images/block_memory_copy.png)

3.3.3.3 Stack Operations

ARM은 스택 연산에서 다중 레지스터 전송 명령을 사용한다.

full: 채워져 있는 마지막 주소를 가리킴(삽입 시 포인터 주소 증가 필요), empty(바로 다음 빈 공간을 가리킴)

Addressing mode	Description	Pop	= LDM	Push	= STM
FA	full ascending	`LDMFA`	`LDMDA`	`STMFA`	`STMIB`
FD	full descending	`LDMFD`	`LDMIA`	`STMFD`	`STMDB`
EA	empty ascending	`LDMEA`	`LDMIB`	`STMEA`	`STMIB`
ED	empty descending	`LDMED`	`LDMDA`	`STMED`	`STMDA`

다음 코드는 full descending 방식의 STMFD sp!, {r1-r4} 명령을 수행한 예시이다.

PRE	POST
![stack PRE](https://raw.githubusercontent.com/erectbranch/arm-system-developers-guide/master/ch03/summary02/images/stack_example_1.png)	![stack POST](https://raw.githubusercontent.com/erectbranch/arm-system-developers-guide/master/ch03/summary02/images/stack_example_2.png)
`PRE r1 = 0x00000002 r4 = 0x00000003 sp = 0x00080014 STMFD sp!, {r1-r4}`	`POST r1 = 0x00000002 r4 = 0x00000003 sp = 0x0008000c`

3.3.4 Swap Instructions

swap instruction은 메모리와 레지스터 값을 교환한다.

atomic(all or nothing 실행)한 특성을 가지며, 따라서 semaphore와 mutual exclusion 구현에 유용하다.

intel의 경우, tst(test and set)에 해당된다.

Syntax: SWP{B}{<cond>} Rd,Rm,[Rn]


`SWP`	swap word	`tmp=mem32[Rn]` `mem32[Rn]=Rm` `Rd=tmp`
`SWPB`	swap byte	`tmp=mem8[Rn]` `mem8[Rn]=Rm` `Rd=tmp`

다음 코드는 SWP r0, r1, [r2] 명령어를 수행한 예시다.

(1) r2 메모리 주소 데이터를 r0 레지스터에 저장, (2) r1 레지스터 값은 r2 메모리 주소 데이터로 저장

PRE     mem32[0x9000] = 0x12345678
        r0 = 0x00000000
        r1 = 0x11112222
        r2 = 0x00009000

        SWP    r0, r1, [r2]

POST    mem32[0x9000] = 0x11112222  ; 레지스터 r1 값 저장
        r0 = 0x12345678             ; r2 메모리 주소 데이터 저장
        r1 = 0x11112222
        r2 = 0x00009000

다음 코드는 SWP 명령을 이용해, busy waiting 방식으로 binary semaphore를 구현한 예시다.

spin
        MOV     r1, =semaphore     ; r1 = semaphore 주소
        MOV     r2, #0             ; r2 = 0
        SWP     r3, r2, [r1]       ; 이전 semaphore 값을 r3에 저장
                                   ; semaphore 값을 0으로 초기화
        CMP     r3, #1             ; r3(기존 세마포어 값이 1인지 비교)
        BNE     spin               ; 기존 세마포어 값이 1이 아니면(0이면) 루프 반복   (busy waiting)
