3 Introduction to ARM Instruction Set
이번 절에서는 명령어 및 메모리를 다음과 같이 표기한다.
| 명령어 전/후 | 명령어 | 메모리 |
|---|---|---|
PRE $\;$ <pre-conditions>$\quad \quad$ <instructions/s>POST <post-conditions> |
instructions{<cond>}{S} Rd, Rn, N 등 |
mem<data_size>[address] |
e.g.,
mem32[1024]: 1KB 번지부터 시작하는 32-bit 데이터
ADD r3, r1, r2:Rd(r3) =Rn(r1) +Rm(r2)
N: immediate(#를 앞에 붙여서 표기)주의:
N은 배럴 시프터에 의해 전처리된Rm일 수 있다.

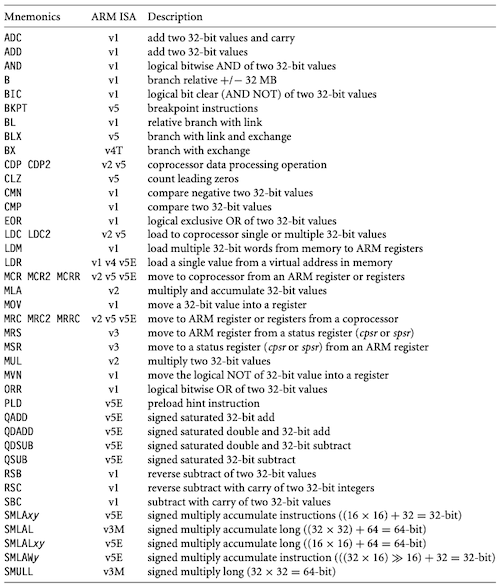

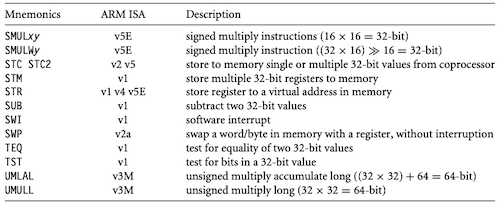

다음은 ARM instruction set을 나열한 도표이다.


ARM ISA: 해당 명령어가 처음 도입된 리비전. 새 명령어를 추가되어도 backward compatible하다.
3.1 Data Processing Instructions

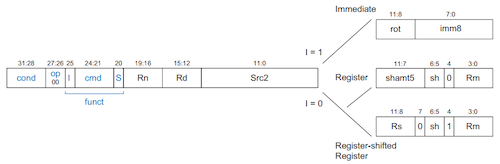

다음은 ARM의 32-bit data processing instruction 형식이다.

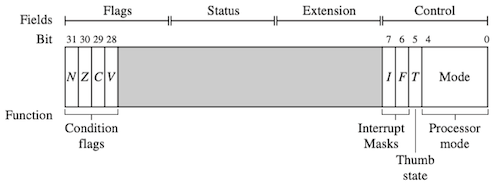

데이터 처리 명령어에 s suffix 접미어를 붙여서, cpsr 플래그를 갱신할 수 있다.
move, logical instruction에 붙이면,
N,Z,Cflag를 갱신한다.

| flags | meaning | set |
|---|---|---|
N |
Negative | 최상위 비트 == 1 |
Z |
Zero | 결과 == 0 |
C |
Carry | 배럴 시프트 연산 결과에서, 마지막 비트 shift 발생 |
3.1.1 Move Instructions
move instruction은 N(소스 레지스터 Rm 혹은 immediate #)을, destination 레지스터 Rd로 복사한다.
Syntax:
<instruction>{<cond>}{S} Rd, N
MOV |
(32-bit) 값을 복사 | Rd=N |
MVN |
(32-bit) NOT을 취한 값을 복사 | Rd=~N |
다음 코드는 MOV 명령어를 통해, r5 레지스터 값을 r7 레지스터에 복사하는 예시다.
PRE r5 = 5
r7 = 8
MOV r7, r5 ; let r7 = r5
POST r5 = 5
r7 = 5

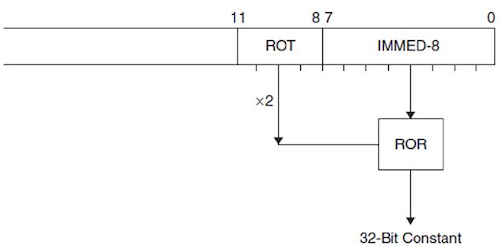

참고로 src2가 immediate에 해당될 경우, ARM은 8-bit immediate와 4-bit rotate 값을 활용한 트릭으로 보다 넓은 범위의 immediate를 지원한다.

3.1.2 Barrel Shifter

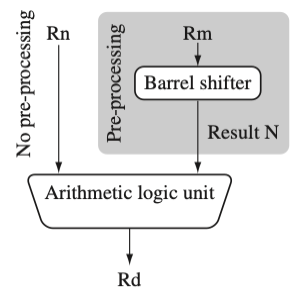

ALU에서 연산을 수행하기 전, 필요에 따라 barrel shifter에서 Rm 레지스터 값 대상으로 전처리를 수행한다.(전처리 결과: N)
이때, 배럴 시프터는 cycle을 추가로 요구하지 않는다.

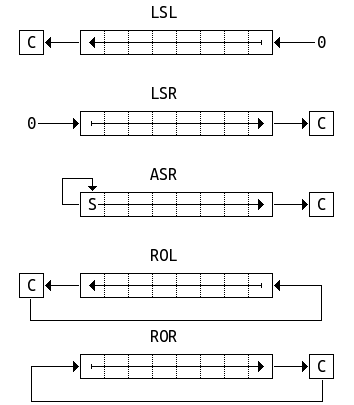

다음은 배럴 시프터를 사용하는 데이터 처리 명령어를 정리한 도표이다. (x: register, y: shift amount)
|
> Syntax e.g.,
>
> > - `Rm, LSL #shift_imm`: Logical shift left by immediate
> >
> > - `Rm, LSL Rs`: Logical shift left by register
| Mnemonic | Description | Result | shift amount y |
| :---: | --- | --- | --- |
| `LSL` | logical shift left | x << y | `#0-31` or `Rs` |
| `LSR` | logical shift right | (unsigned) x >> y | `#1-32` or `Rs` |
| `ASR` | arithmetic shift right | (signed) x >> y | `#1-32` or `Rs` |
| `ROR` | rotate right | ((unsigned) x >> y) \| (x << (32 - y)) | `#1-31` or `Rs` |
| `RRX` | rotate right extend (carry bit 포함) | (C flag << 31) \| ((unsigned) x >> 1) | none | |
 |
arithmetic shift는 부호 비트를 유지(signed)하며, logical shift는 무조건 0으로 채운다.(unsigned)
단, shift left 명령은 logic과 arithmetic 모두 동일하다.(
LSL=ASL)
MLU,CLZ,QADD처럼, 배럴 시프터를 사용하지 않는 데이터 처리 명령도 있다.
다음은 move instruction의 전처리 과정에서, logical shift left 명령을 수행한 예시다.
PRE r5 = 5
r7 = 8
MOV r7, r5, LSL #2 ; let r7 = r5*4 = (r5 << 2)
POST r5 = 5
r7 = 5
3.1.2.1 Example of Logical Shift Left and Flag Update
데이터 처리 명령어에 s suffix를 붙인 예시를 살펴보자. 다음 예시는 MOVS 명령어에 의한 cpsr 조건 플래그 변화를 나타낸다.
N:r1(0x80000004) 값에LSL #1연산을 수행한 결과
| assembly |
|
| update | > `0x80000004`=`1000 0000 0000 0000 0000 0000 0000 0100` > $$\downarrow$$ > - Carry Flag `c` $\rightarrow$ `C` 업데이트 > > `0x00000008`=`0000 0000 0000 0000 0000 0000 0000 1000` |
| cpsr |  |
3.1.3 Arithmetic Instructions
arithmetic instruction은 두 32-bit 값 대상으로 덧셈 혹은 뺄셈을 수행한다.
Syntax:
<instruction>{<cond>}{S} Rd, Rn, N
ADC |
두 값 및 carry 덧셈 | Rd=Rn+N+carry |
ADD |
두 값 덧셈 | Rd=Rn+N |
RSB |
두 값의 reverse 뺄셈 | Rd=N-Rn |
RSC |
두 값 및 carry의 reverse 뺄셈 | Rd=N-Rn-!(carry flag) |
SBC |
두 값 및 carry를 포함한 뺄셈 | Rd=Rn-N-!(carry flag) |
SUB |
두 값 뺄셈 | Rd=Rn-N |
다음은 세 가지 산술 명령어(SUB, RSB, SUBS)를 수행한 예시이다.
// SUB
PRE r0 = 0x00000000
r1 = 0x00000002
r2 = 0x00000001
SUB r0, r1, r2
POST r0 = 0x00000001
// RSB
PRE r0 = 0x00000000
r1 = 0x00000077
RSB r0, r1, #0 ; Rd = 0x0 - r1
POST r0 = -r1 = 0xffffff89
// SUBS
PRE cpsr = nzcvqiFt_USER
r1 = 0x00000001
SUBS r1, r1, #1
POST cpsr = nzCvqiFt_USER
r1 = 0x00000000
3.1.4 Logical Instructions
logical instruction은 두 레지스터 대상으로 bitwise 논리 연산을 수행한다.
Syntax:
<instruction>{<cond>}{S} Rd, Rn, N
AND |
logical bitwise AND | Rd=Rn&N |
ORR |
logical bitwise OR | Rd=Rn\|N |
EOR |
logical exclusive OR | Rd=Rn^N |
BIC |
logical bit clear(AND NOT) | Rd=Rn&~N |
다음은 두 가지 논리 명령어(ORR, BIC)를 수행한 예시다.
// ORR
PRE r0 = 0x00000000
r1 = 0x02040608
r2 = 0x10305070
ORR r0, r1, r2
POST r0 = 0x12345678
// BIC
PRE r1 = 0b1111
r2 = 0b0101
BIC r0, r1, r2
POST r0 = 0b1010
3.1.5 Comparison Instructions
comparision instruction은 레지스터와 32 bit 값을 비교하여 cpsr 플래그 비트를 갱신한다. (주로 conditional execution을 위해 사용)
- 결과를 저장하지 않으며, 레지스터 값은 변하지 않는다.
Syntax:
<instruction>{<cond>}{S} Rn, N
CMN |
compare negated(a+b) | Rn+N 결과로 flag set |
CMP |
compare(a-b) | Rn-N 결과로 flag set |
TEQ |
test for equality(exclusive OR) | Rn^N 결과로 flag set |
TST |
test bits(AND) | Rn&N 결과로 flag set |
e.g.,
TST r1 #FFFFFFFF: 비트가 하나라도 켜져 있으면 flag set(0xFFFFFFFF = 1111 1111 1111 1111 1111 1111 1111 1111)
CMN명령어는 2의 보수를 비교할 때 유용한데,(a-(-b)) = a+b처럼 동작하기 때문이다.
다음 예시는 r0과 r9 레지스터 대상으로 CMP 연산을 수행했을 때의 Z flag 변화를 나타낸다.
PRE cpsr = nzcvqiFt_USER
r0 = 4
r9 = 4
CMP r0, r9
POST cpsr = nZcvqiFt_USER
3.1.6 Multiply Instructions
multiply instruction은 두 레지스터 값을 곱하는 연산이다. 명령어에 따라서는 결과 값을 다른 레지스터에 누적한다.
곱셈 명령 수행에 드는 #cycle은 프로세서마다 다르다.
Syntax
MLA{<cond>}{S} Rd, Rm, Rs, Rn
MUL{<cond>}{S} Rd, Rm, Rs
MLA |
multiply and accumulate | Rd=(Rm*Rs)+Rn |
MUL |
multiply | Rd=Rm*Rs |
다음은 r1과 r2 레지스터 내 값을 곱하는 MUL 명령어 수행 예시다.
PRE r0 = 0x00000000
r1 = 0x00000002
r2 = 0x00000002
MUL r0, r1, r2 ; r0 = r1 * r2
POST r0 = 0x00000004
r1 = 0x00000002
r2 = 0x00000002
3.1.6.1 Long Multiply Instructions
또한, ARM에서는 long multiply 연산(64-bit) 명령도 지원한다.
- 레지스터 한 쌍을 사용해서 64-bit를 표현한다.
Syntax:
<instruction>{<cond>}{S} RdLo, RdHi, Rm, Rs
SMLAL |
signed multiply accumulate long | [RdHi,RdLo]=[RdHi,RdLo]+(Rm*Rs) |
SMULL |
signed multiply long | [RdHi,RdLo]=Rm*Rs |
UMLAL |
unsigned multiply accumulate long | [RdHi,RdLo]=[RdHi,RdLo]+(Rm*Rs) |
UMULL |
unsigned multiply long | [RdHi,RdLo]=Rm*Rs |
다음은 두 r2, r3 레지스터의 unsigned long 값을 곱하는 UMULL 명령어 수행 예시다.
PRE r0 = 0x00000000
r1 = 0x00000000
r2 = 0xf0000002
r3 = 0x00000002
UMULL r0, r1, r2, r3 ; [r1, r0] = r2*r3
POST r0 = 0xe0000004 ; = RdLo
r1 = 0x00000001 ; = RdHi
