Lecture 17 - TinyEngine - Efficient Training and Inference on Microcontrollers

Lecture 17 - TinyEngine - Efficient Training and Inference on Microcontrollers | MIT 6.S965

EfficientML.ai Lecture 11 - TinyEngine and Parallel Processing (MIT 6.5940, Fall 2023, Zoom)

TinyEngine는 MCU의 추론 비용을 개선하기 위한 방법으로, 다음과 같은 커널 최적화 기법을 활용하였다.

• Parallel Computing Techniques

• loop unrolling

• loop reordering

• loop tiling

• SIMD(Single Instruction Multiple Data) programming

• Inference Optimizations

• im2col(Image to Column) convolution

• in-place depth-wise convolution

• NHWC pointwise convolution, NCHW depthwise convolution

• Winograd convolution

17.1 Introduction to Microcontroller(MCU)

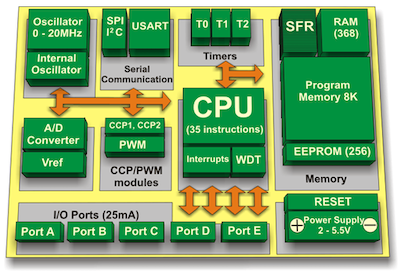

ElectronicsHub: PIC Microcontroller and Its Architecture

마이크로컨트롤러(MCU)는 보편적으로 다음 요소로 구성된다.

• CPUs(Central Processing Units)

• 휘발성 메모리(e.g., SRAM), 비휘발성 메모리(e.g., ROM, Flash memory)

• 직렬 입출력 인터페이스(e.g., serial ports (UARTs))

• 주변 장치(e.g., timers, event counters, watchdog)

• Analog-to-Digital Converters(ADCs), Digital-to-Analog Converters(DACs)

MCU의 장단점은 다음과 같다.

Notes: MCU를 생산하는 대표적인 기업과 라인업.

기업	제품
STMicroelectronics	STM8(8-bit), ST10(16-bit), STM32(32-bit)
Texas Instruments	TI MSP430(16-bit), MSP432(32-bit), C2000(32-bit)
Microchip Technology	Atmel AVR(8-bit), AVR32(32-bit), AT91SAM(32-bit)

17.1.1 Memory Hierarchy

Neural networks on microcontrollers: saving memory at inference via operator reordering 논문(2019)

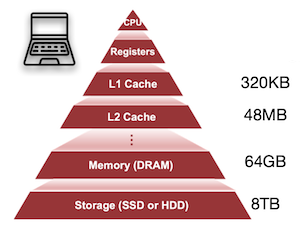

다음은 일반적인 랩탑과, 마이크로컨트롤러의 메모리 계층 구조를 비교한 그림이다.

• MCU cache: L1 cache(약 8KB 미만)만 가지며, 따라서 이를 최대한 효율적으로 활용해야 한다.

Computer(e.g., laptop)	Microcontroller(MCU)

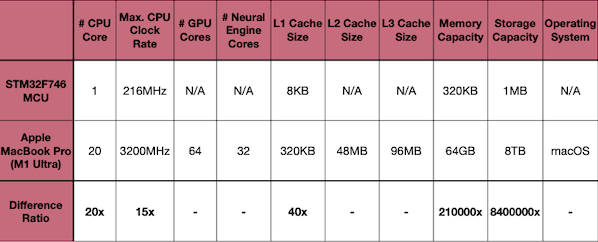

다음은 STM32F746 MCU(Arm Cortex-M7)와 Apple MacBook Pro(M1 Ultra)의 하드웨어 성능을 비교한 도표이다.

17.2 Primary Data Layouts

Understanding Memory Formats, oneDNN

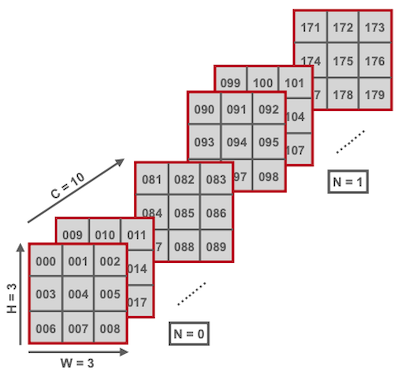

딥러닝에서 convolution 연산의 입출력은 주로 4차원 텐서이다. 다음의 텐서를 대상으로 메모리 레이아웃을 비교해 보자.(H: 3, W: 3, C: 10, N: 2)

(1) NCHW (ONNX, Caffe, PyTorch)

|000|001|002|003|...|009|010|...|089|090|091|...|177|178|179|

pointer[i+1]: W 차원 이동

(2) NHWC (TensorFlow)

|000|009|018|...|081|001|010|...|089|090|099|...|163|170|179|

pointer[i+1]: C 차원 이동

(3) CHWN (rarely used)

|000|090|001|091|...|008|098|009|099|...|177|088|178|089|179|

pointer[i+1]: N 차원 이동

17.2.1 NCHW vs. NHWC vs. CHWN

최적의 메모리 레이아웃을 선택하는 것으로 추론 성능을 향상시킬 수 있다. 다음은 각 레이아웃의 장단점을 나타낸 도표다.

17.3 Loop Optimization Techniques

MCUNet: Tiny Deep Learning on IoT Devices 논문(2020)

다음은 TinyEngine에서 사용한 루프문 최적화 기법이다.

17.3.1 Loop Reordering: Improve Data Locality of Cache

cache miss = expensive

캐시에서는 매번 메모리 chunk를 가져오고, 이를 cache line에 저장한다. 이때 data locality를 잘 활용하기 위해서는 데이터 접근 패턴을 고려해야 한다.

다음 행렬 곱셈 연산을 살펴보자. $A$ 행렬 데이터는 row-major order로 접근하게 된다.

$$ \mathrm{C[i][j]} \mathrel{+}= \mathrm{A[i][k] \ast B[k][j]} $$

행렬 $B$ 에서는, 중첩 반복문의 순서가 i $\rightarrow$ j $\rightarrow$ k라면 column-wise 접근을 하게 된다. 반면, i $\rightarrow$ k $\rightarrow$ j라면 row-wise 접근을 한다.

for i in range(0, N):
  for j in range(0, N):
    for k in range(0, N):
      C[i][j] += A[i][k] * B[k][j]

for i in range(0, N):
  for k in range(0, N):
    for j in range(0, N):
      C[i][j] += A[i][k] * B[k][j]

Intel Xeon 4114 테스트: 24296 ms $\rightarrow$ 1979 ms (12x speed up)

17.3.2 Loop Tiling: Reduce Cache Misses

iteration에서 접근하는 데이터가 캐시 크기보다 크면, 캐시에 fetch한 데이터를 재사용(reuse)하기 전에 제거(eviction)되는 경우가 많이 발생한다.

iteration space를 캐시 크기에 기반하여 분할(tile 단위)하는 loop tiling으로, 캐시 미스를 줄일 수 있다.

for i in range(0, N):
  for k in range(0, N):
    for j in range(0, N):
      C[i][j] += A[i][k] * B[k][j]

for j_t in range(0, N, T_j):
  for i in range(0, N):
    for k in range(0, N):
      for j in range(j_t, j_t + T_j):
        C[i][j] += A[i][k] * B[k][j]

for k_t in range(0, N, T_k):
  for j_t in range(0, N, T_j):
    for i in range(0, N):
      for k in range(k_t, k_t + T_k):
        for j in range(j_t, j_t + T_j):
          C[i][j] += A[i][k] * B[k][j]

for i_t in range(0, N, T_i):
  for k_t in range(0, N, T_k):
    for j_t in range(0, N, T_j):
      for i in range(i_t, i_t + T_i):
        for k in range(k_t, k_t + T_k):
          for j in range(j_t, j_t + T_j):
            C[i][j] += A[i][k] * B[k][j]

Intel Xeon 4114 테스트: 24296 ms $\rightarrow$ 1269 ms (19x speed up)

17.3.2.1 Multilevel Tiling

세 번째 코드에서 하드웨어가 L1, L2 캐시(multi-level)를 갖는다고 가정하고, 다음과 같이 적재되는 상황을 고려해 보자.

• L2 cache: $B = N \times tile \ size$ (for j_t in range(0, N, T_j))

• L1 cache: $B = tile \ size^2$ (for j in range(j_t, j_t + T_j))

만약 N의 크기가 크다면 여전히 캐시 미스가 발생할 수 있다. 이때는 j loop을 한 번 더 tiling하는 multilevel tiling을 적용할 수 있다.

for i_t in range(0, N, T_i):
  for k_t in range(0, N, T_k):
    for j_t in range(0, N, T_j):
      for i in range(i_t, i_t + T_i):
        for k in range(k_t, k_t + T_k):
          for j in range(j_t, j_t + T_j):
            C[i][j] += A[i][k] * B[k][j]

for j_t2 in range(0, N, T2_j):
  for i_t in range(0, N, T_i):
    for k_t in range(0, N, T_k):
      for j_t1 in range(j_t2, j_t2 + T2_j, T_j):
        for i in range(i_t, i_t + T_i):
          for k in range(k_t, k_t + T_k):
            for j in range(j_t, j_t + T_j):
              C[i][j] += A[i][k] * B[k][j]

17.3.3 Loop Unrolling: Reducing Branch Overhead

Notes loop control에서 발생하는 overhead 예시

Overhead	Example
Arithmetic operations for pointer	i++, j++, k++
End of loop test	k < N
Branch prediction	if-else

loop unrolling이란 반복문의 조건 검사에서 발생하는 branch overhead를 줄이는 최적화 기법이다.

for i in range(0, N):
  for j in range(0, N):
    for k in range(0, N):
      C[i][j] += A[i][k] * B[k][j]

for i in range(0, N):
  for j in range(0, N):
    for k in range(0, N, 4):
      C[i][j] += A[i][k] * B[k][j]
      C[i][j] += A[i][k+1] * B[k+1][j]
      C[i][j] += A[i][k+2] * B[k+2][j]
      C[i][j] += A[i][k+3] * B[k+3][j]

Intel Xeon 4114 테스트: 24296 ms $\rightarrow$ 8512 ms (2.85x speed up)
