11 MCUNet: Tiny Neural Network Design for Microcontrollers

Lecture 11 - MCUNet: Tiny Neural Network Design for Microcontrollers | MIT 6.S965

TinyML이란 MCU(microcontroller unit) 수준의 장치에서 DNN을 사용하려는 시도다.

	Cloud AI	Mobile AI	Tiny AI
Memory (Activation)	32GB	4GB	320kB
Storage (Weights)	~TB/PB	256GB	1MB

하지만 TinyML의 하드웨어는 다른 하드웨어에 비해 매우 엄걱한 제약조건을 가지며, 특히 메모리 사용량(SRAM, flash memory)을 만족시키기 어렵다. 위 예시처럼 Mobile AI와 비교하여 16,000배, Cloud AI와 비교하여 약 100,000배 작은 메모리 제약조건을 갖는다.

11.1 Running CNNs on Microcontrollers

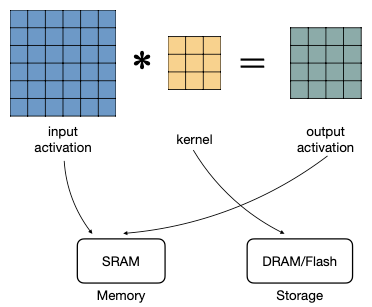

conv layer 연산에서 memory access가 어떻게 일어나는지 살펴보자.

11.1.1 Peak SRAM Memory Usages

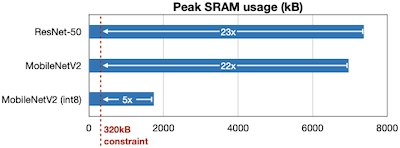

MCU 수준의 하드웨어에서는, 특히 모델의 SRAM 사용량이 만족시키기 어려운 제약조건으로 작용한다. 다음은 3가지 CNN 모델의 최대 SRAM 사용량을 비교한 도표다.

• int8 양자화된 MobileNetV2 모델마저, MCU의 SRAM 제약보다 더 많은 메모리 사용량을 갖는다.

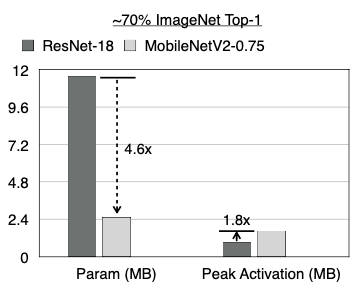

또한, MobileNetV2 모델은 ResNet-18과 대비해 약 4.6배 작은 모델 사이즈를 갖지만, 최대 SRAM 사용량은 오히려 ResNet보다 더 많은 사용량을 갖는다. 다음은 int8 양자회된 두 모델의 메모리 사용량을 비교한 도표다.

11.2 MCUNet: System-Algorithm Co-design

MCUNet: Tiny Deep Learning on IoT Devices 논문(2020)

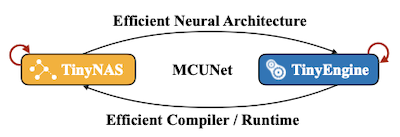

MCUNet은 신경망을 자동으로 탐색(NAS)하는 TinyNAS와, 추론을 수행하는 추론 엔진 TinyEngine을 공동으로 설계한 논문이다.

11.2.1 TinyNAS: Two-Stage NAS for Tiny Memory Constraint

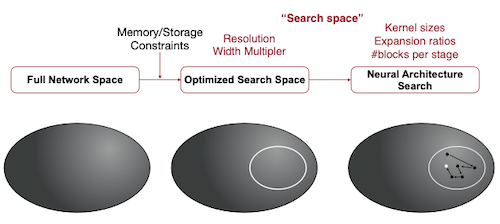

TinyNAS는 다음과 같이 모바일 디바이스 관점에서 사용되는 search space를 수정하여, MCU 수준의 최적 search space를 설계한 뒤 탐색하는 과정을 거친다. (Search Space Optimization)

• MBNet-alike space에서, resolution $R$ 과 width multiplier $W$ 의 최적 값을 설정한다.

예를 들면 Cloud AI에서는 $R=260, W=1.4$ , Mobile AI에서는 $R=224, W=1.0$ 를 최적의 search space로 두고 탐색할 수 있다.

이때 search space의 성능을 체크하기 위해, MCUNetV1에서는 다양한 $R, W$ 조건에서 FLOPs distribution을 확인한다.

11.2.1.1 Automated search space optimization

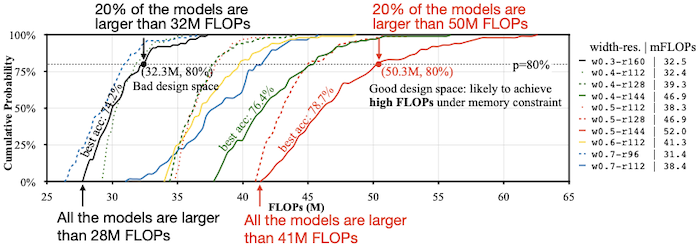

그렇다면 어떻게 automated search space optimization을 수행하는지 살펴보자. 다음은 다른 $W$ 와 $R$ 값에 따라, 어느 정도의 FLOPs가 필요한지를 나타낸 도표다.

• 빨간색 실선(w=0.5, r=144)

모든 서브넷이 최소 41M FLOPs를 갖는다. (더 좋은 정확도를 갖는 서브넷들을 포함한다.)

• 검은색 실선(w=0.3, r=160)

모든 서브넷이 최소 28M FLOPs를 갖는다.

실험을 통해 검증한 결과, 연산량이 큰 서브넷을 많이 포함한 search space에서, 최적의 정확도를 갖는 서브넷을 획득할 수 있었다. (하지만, 대체로 연산량이 높은 서브넷이, 추론 지연시간도 크다는 단점에 주의해야 한다.)

11.2.2 Resource-Constrained Model Specialization

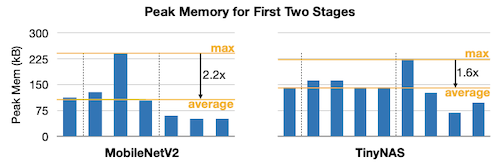

이를 통해 얻어낸 최적 서브넷(TinyNAS design network)은, MobileNetV2와 비교해 더 균일한 메모리 사용량을 가는 것을 확인할 수 있었다.

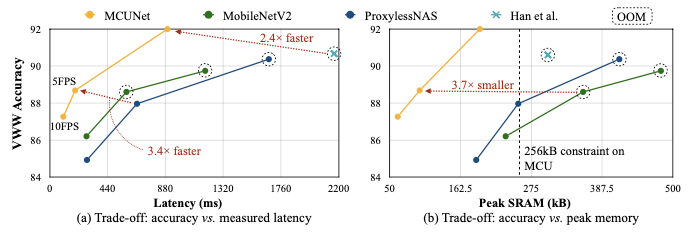

또한 지연시간-정확도 그래프, 최대 SRAM 사용량-정확도 그래프에서, 타 모델 대비 우수한 성능을 획득했다.

VWW(Visual Wake Words) 데이터셋에서 학습한 모델 비교

11.3 MCUNetV2: Patch-based Inference

MCUNetV2: Memory-Efficient Patch-based Inference for Tiny Deep Learning 논문(2021)

MCUNetV2에서는 최대 SRAM 사용량을 추가로 줄이기 위해서, TinyEngine에서 patch-based inference(패치 기반 추론)를 도입한다. 다음은 per-layer 추론과, patch-based 추론(입력을 2x2 chunk로 나눈 예제)을 비교한 예시다.

	per-layer inference	per-patch inference
Peak SRAM Memory	$2WHC$	$2whC$

예시는 2x2로 나눴으나, 3x3 chunk 등 다양한 설정으로 나눌 수 있다. 이 경우 peak SRAM memory usage는 더 작아지는 대신, 지연시간은 늘어나게 된다.

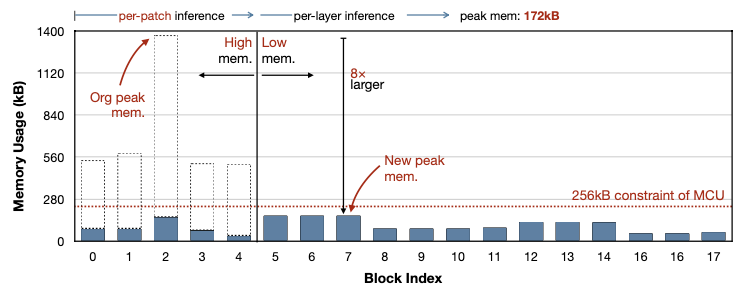

다음은 patch-based inference를 적용했을 때, MobileNetV2의 SRAM 메모리 사용량을 나타낸 도표다.

점선 per-layer 추론 기준의 SRAM 메모리 사용량

11.3.2 MobileNetV2-RD: Network Redistribution

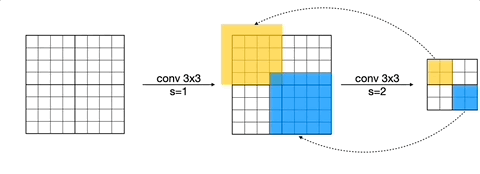

하지만 이러한 패치 기반 추론은 중복되는 연산을 가질 수 있다. 입력을 2x2 patch로 나눴을 때의, receptive field를 살펴보자.

• receptive field가 overlap된 영역: 연산을 중복해서 수행하게 된다.

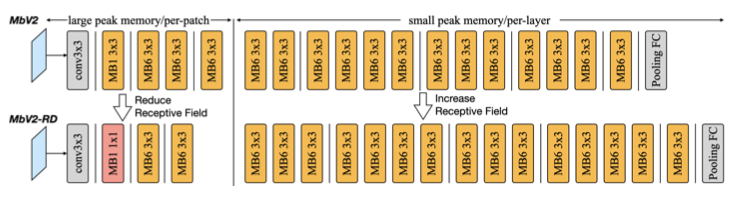

MCUNetV2에서는 이러한 overhead를 줄이기 위해, MobileNetV2에서 receptive field를 redistribution(재분배)한 MobileNetV2-RD 구조를 제안한다.

• MobileNetV2: 첫 번째 inverted residual block(MBConv) 블록에서 spatial downsampling을 수행한다.

• MobileNetV2-RD(MCUNetV2): 해당 블록을 제거하고, 1x1 conv을 통한 projection만 수행한다. (이후 후반부 레이어를 늘려서, 이를 보상한다.)

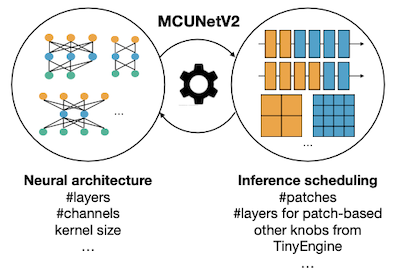

11.3.3 Joint Automated Search for Optimization

또한 MCUNetV2의 탐색 과정에서는, 최적의 성능을 갖는 신경망과 추론 정책을 공동으로 탐색한다.
