Lecture 04 - Pruning and Sparsity (Part II)

Lecture 04 - Pruning and Sparsity (Part II) | MIT 6.S965

EfficientML.ai Lecture 4 - Pruning and Sparsity (Part II) (MIT 6.5940, Fall 2023, Zoom recording)

sparsity(희소도)를 유용하게 활용하는 연산으로, 메모리 및 지연시간 등 다양한 자원 소모를 절감할 수 있다.

Abbreviation	Meaning
SpMM	Sparse Matrix-Dense Matrix Multiplication
SpGEMM	Sparse GEneral Matrix-Matrix Multiplication
SDDMM	Sampled Dense-Dense Matrix Multiplication
SpMV	Sparse Matrix-Dense Vector Multiplication
SpMSpV	Sparse Matrix-Sparse Vector Multiplication

4.7 Sparse Matrix-Matrix Multiplication (SpMM)

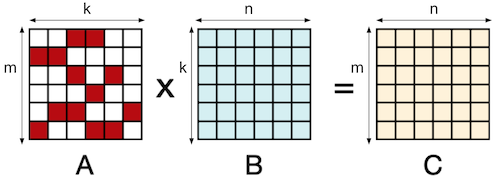

다음은 표준 Dense matrix multiplication과 Sparse matrix multiplication(SpMM)의 코드를 비교한 도표다.

for m in range(m):
    for n in range(N):
        for k in range(A[m].size):
            C[m][n] = A[m][k] * B[k][n]

for m in range(m):
    for n in range(N):
        for k in range(A[m].nonzero):
            C[m][n] = A[m][k] * B[k][n]

따라서, 행렬이 희소할수록(= #nonzero가 많을수록) 연산량은 줄어든다.

4.7.1 CSR Format for Sparse matrices

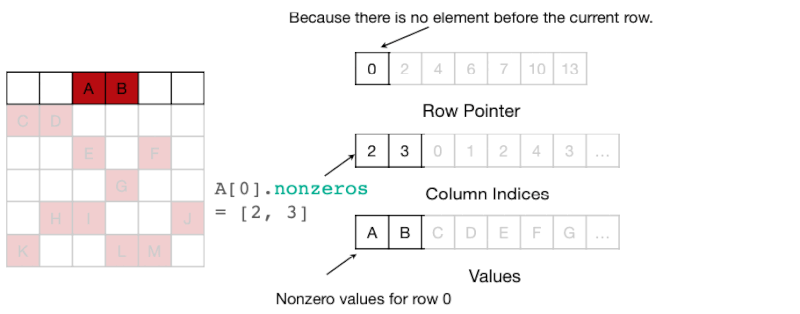

CSR(Compressed Sparse Row) format을 활용하는 연산 예제를 살펴보자.

따라서 $m_i$ 행의 #nonzero는 다음 계산으로 구할 수 있다.

for i in range(m):
    nnz = row_ptr[i+1] - row_ptr[i]

4.8 (Background) GPU Thread Hierarchy

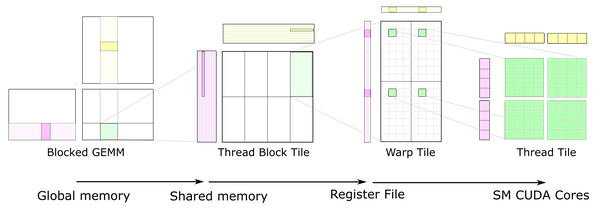

CUTLASS: Fast Linear Algebra in CUDA C++

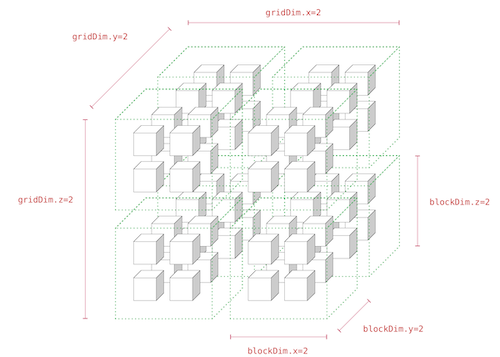

CUDA는 data parallelism과 thread parallelism의 병렬 처리를 지원한다. 이때 프로그램은 thread block로 병렬화되며, 블록은 1~3차원의 grid of thread blocks으로 구성된다.

그리고 SM(Streaming Multiprocessor)에서 하나 이상의 thread block이 실행되면, multiprocessor는 이를 32개 thread로 구성된 warp라는 단위로 나누어 스케줄러에 전달한다.

warp는 한 번에 하나의 instruction을 실행하며, 내부의 모든 thread에서 동일한 instruction을 수행한다.

참고로 SM당 max warp 수는 일반적으로 32~64개이다. 만약 max warp 수가 64개라면, SM당 max thread 수는 32*64=2,048개가 된다.

또한 로컬 범위(k < 32)의 병렬 처리가 중요한 특정한 연산에서는, GPU 하드웨어의 최소 실행 단위인 warp보다 작은 sub-warp 단위에서, 병목을 해결해야 하는 필요성이 대두되었다.

4.9 GPU Support for SpMM

Sparse GPU Kernels for Deep Learning 논문(2020)

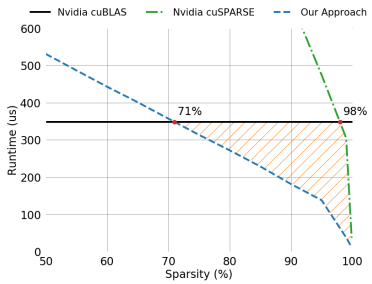

위 논문에서는 SpMM과 SDDMM 연산을 위한 효율적인 GPU 커널이 제안되었다. 논문에서는 71% 이상의 희소한 행렬에서 dense matrix multiplication보다 runtime을 줄일 수 있었다.

NVIDIA V100 GPU(CUDA 10.1) 추론 기준

4.9.1 Hierarchical 1-Dimensional Tiling

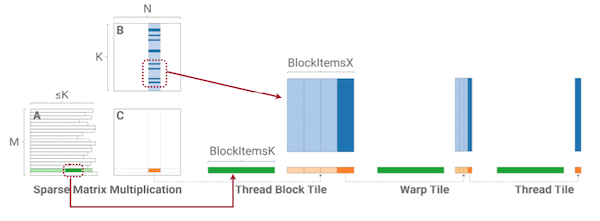

SpMM과 SDDMM 연산을 효율적으로 수행하기 위한 Hierarchical 1-Dimensional Tiling이 제안되었다.

• 각 thread block은 효율적으로 CSR format을 처리할 수 있도록, (기존의 2D tiling이 아닌) 1D tiling 단위의 계산을 수행한다.

• tile은 row-splitting을 통해 생성하고, 각각에 독립적인 thread block을 매핑한다.

2D tiling(GEMM)	1D tiling(SpMM)

$A$ : CSR format으로 압축된 sparse matrix, $B$ : dense matrix, $C$ : output matrix

해당 설계는 딥러닝 학습의 GEMM 연산에서 행렬이 갖는 열의 수가 매우 다양할 수 있다는 점에서 착안하였다. 1D tiling은 다양한 타일 크기에 대응하도록 커널을 쉽게 변형할 수 있으며, loop unrolling 등의 최적화 기법을 적극적으로 활용할 수 있다는 장점을 갖는다.

• RNN: 일반적으로 16-128개 열을 갖는다. (batch size)

• Transformer: 256-2048개 열 이상. (batch size * sequence length)

• 1x1 Convolution: EfficientNet 아키텍처 기준으로 64-14,400개 열을 가진다. (height * width * batch size)

참고로 희소 행렬 $A$ 의 행은 모든 thread의 계산에서 사용하므로 shared memory에 저장되며, 각 thread의 local register에서는 $B$ 의 벡터를 불러오게 된다.

4.9.2 Load Balancing Sparse Matrix Computation

하지만 sparse computation에서 종종 발생하는 문제로 load imbalance가 있다.

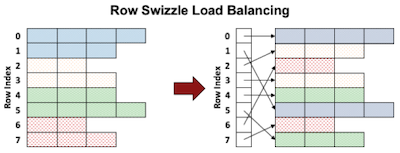

논문에서는 load imbalance 문제를 해결하기 위해, 2단계(Row Binning, Row Bundling)로 구성되는 row swizzle 기법을 제안했다.

동일 색상 = 동일 warp에서 처리되는 rows. (동일한 길이의 rows를 bundle이라는 단위로 그룹화한 뒤, 길이가 작은 row bundle부터 처리하는 것으로 SM 간의 load balance를 맞춘다.)

• Row Binning: 각 SM에서 거의 동일한 양의 작업을 처리하도록 행을 분할

• Row Bundling: 각 subwarp에서 동일한 양의 작업을 처리하도록 tile mapping을 변경

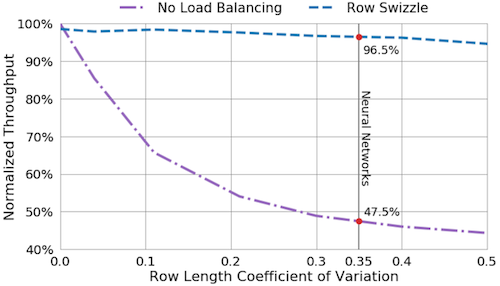

해당 기법은 balanced sparse matrix(모든 행에서 동일한 수의 nonzero를 갖는 설정) 연산에서 96.5%의 처리율(throughput)을 달성하였다.

row length(=#nonzero) CoV(Coefficient of Variation): Std(row length)/Mean(row length)

검은색 실선: 데이터셋에서 sparse matrix의 평균 CoV를 나나탠다.

4.10 NVIDIA Tensor core: M:N Sparsity

Accelerating Sparse Deep Neural Networks 논문(2021)

위 논문에서 M:N sparsity를 활용한 커널 최적화 기법이 제안되었다. (NVIDIA Ampere GPU 이상에서 지원)

대표적으로 2:4 sparsity는, 파라미터 4개 중에서 zero인 원소를 최소한 2개 포함하는 패턴을 의미한다. (50%) 다음은 2:4 sparsity pattern의 가중치 행렬 $W$ 을 압축한 도식이다.

#zero > 2 경우에도 압축 행렬은 반드시 값 2개를 보관한다.

	structured-sparse matrix $W$		structured-sparse compressed matrix $W$
		$\rightarrow$
#elements	$R \times C$		(Data) $R \times C/2$ + (Indice) $R \times C/2$ (2-bits)

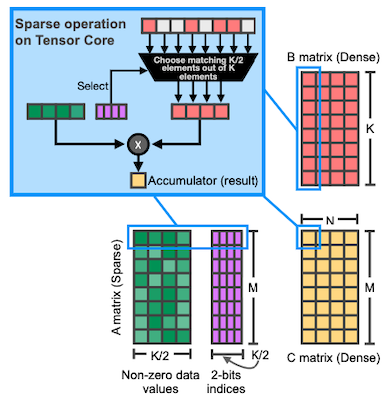

해당 indice를 사용해 입력을 마스킹하는 것으로, 입력인 Dense matrix( $K$ elements )에서 오로지 $K/2$ 개의 원소만으로 GEMM 연산을 수행할 수 있다.

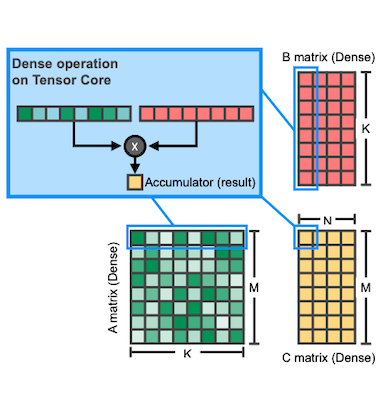

Dense $M \times N \times K$ GEMM	Sparse $M \times N \times K$ GEMM

4.10.1 Benchmark of M:N Sparsity

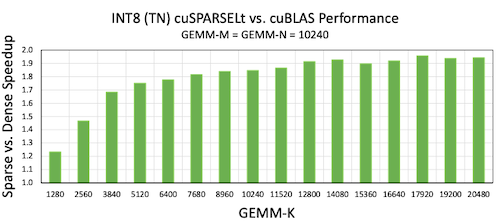

다음은 NVIDIA A100 GPU에서 M:N Sparsity를 적용한 벤치마크이다. INT8 GEMM에서 기존보다 거의 2배의 speedup을 달성할 수 있었다. (특히 matrix 크기가 클수록 효율적이다.)

Speedup

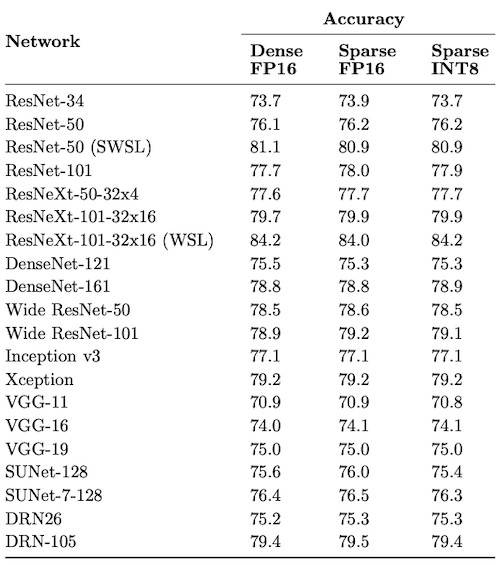

Accuracy (FP16,INT8)

4.11 Block-wise SpMM

Accelerating Matrix Multiplication with Block Sparse Format and NVIDIA Tensor Cores(2021)

NVIDIA는 최적화를 위한 또 하나의 대안으로 block sparse matrix multiplication 연산을 제안하였다. (cuSPARSE 11.4.0부터 지원)

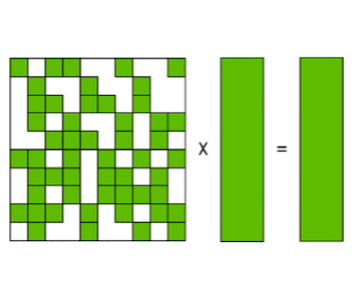

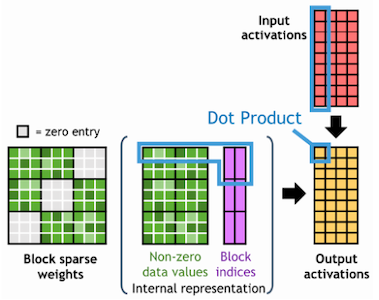

다음은 block sparse format를 사용한 GEMM 연산을 기존과 비교한 도식이다. 이때 blockwise SpMM에서는 기존 SpMM과 달리, $B$ 행렬에서 element 일부만 연산에 사용하며 불필요한 계산을 생략한다.

Conventional GEMM	GEMM using Blockwise SpMM

sparse weights $A(M \times K)$ , dense input activations $B(K \times N)$ , dense output activations $C(M \times N)$

4.11.1 Blocked-Ellpack Format

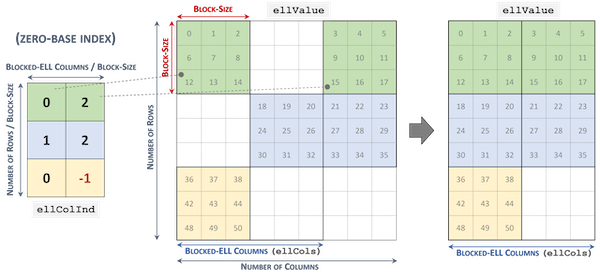

희소 행렬은 두 개의 2D 배열로 구성된 Blocked-Ellpack(Blocked-ELL) format으로 저장된다.

CSR format처럼 row-major order를 따라 저장되며, 희소 행렬의 각 row는 반드시 동일한 수의 block을 가져야 한다. (수가 적다면 zero padding으로 충족 가능)

4.12 PatDNN: GPU Support for Pattern-based Sparsity

PatDNN: Achieving Real-Time DNN Execution on Mobile Devices with Pattern-based Weight Pruning 논문(2020)

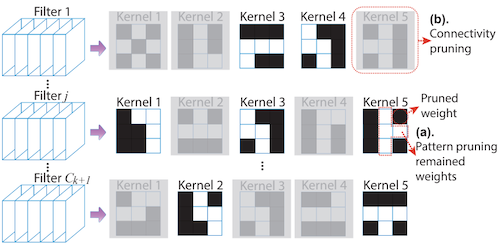

PatDNN에서는 pattern-based pruning 알고리즘과, pattern-based sparsity에 최적화된 GPU 커널을 공동으로 설계하였다.

4.12.1 Filter-Kernel-Weight (FKW) Format

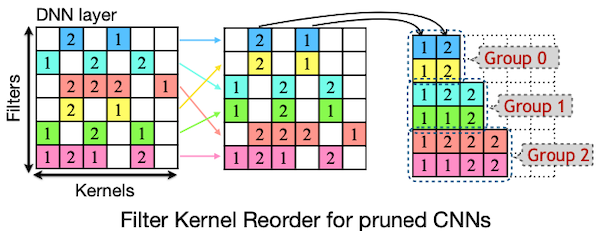

이어서 load imbalance를 해결하기 위해, pruning을 마친 CNN filter를 대상으로 row length에 따라 grouping 및 reordering을 수행한다.

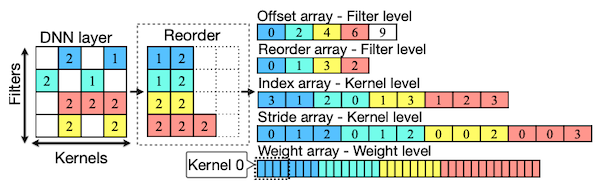

이후 논문에서 제안한 Filter-Kernel-Weight (FKW) format에 따라 저장된다.

4.12.2 Load Redundancy Elimination

Convolution 연산에서 두 가지 load redundancy(kernel-level, filter-level)를 제거하기 위해, 논문에서는 다음과 같이 커널을 최적화하였다.

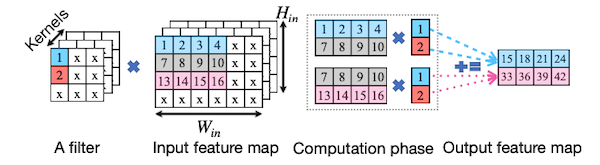

• kernel-level: 값 1(입력 행렬의 1,2번 row 필요), 값 2(입력 행렬의 2,3번 row 필요)

$\Rightarrow$ 따라서 SIMD 레지스터에 저장된 2번 행 값을 재사용하는 것으로 load redundancy를 제거한다.

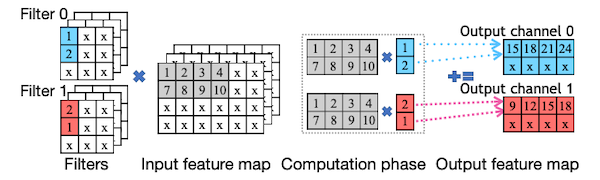

• filter-level: Filter 0, Filter 1 모두 입력 행렬의 회색 영역(trunk) 필요

kernel-level
filter-level
