6 Parallel Processors (Part I)

6.1 Interconnect

parallel hardware 설계자들은 모든 processor가 공유하는 단일 physical address space를 만들려고 하였다. 이를 shared memory multiprocessor(SMP)라고 하며, multicore chip은 거의 이 방식으로 설계된다.

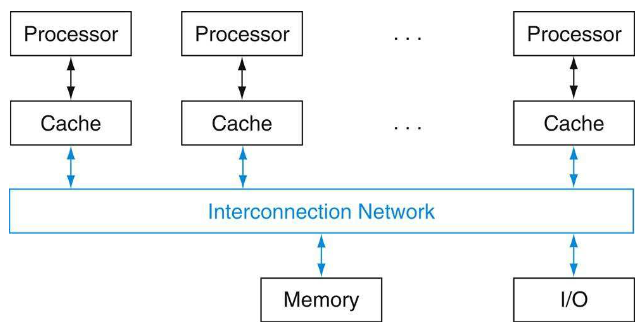

SMP

따라서 CPU, memory, I/O controllers 간에 interconnection이 필요하게 되었다. 대표적인 예시로 bus interconnect가 있다.

따라서 최근에는 switch를 이용한 high-speed serial connections 같은 대안이 존재한다.(network에서 주로 사용한다.)

6.1.1 I/O Register Mapping

CPU가 I/O에 접속하는 방법은 크게 두 가지로 나눌 수 있다.

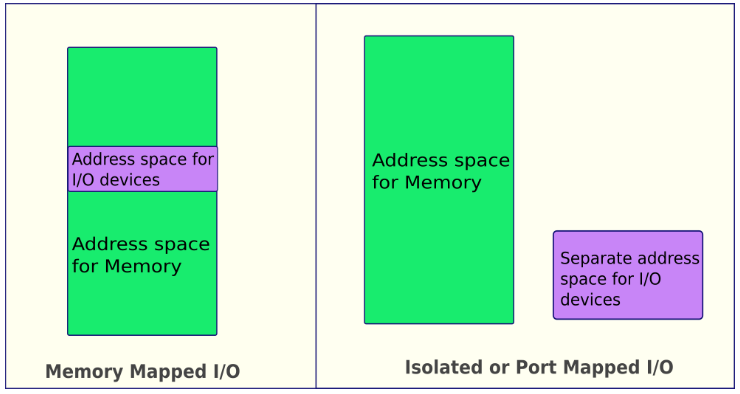

I/O register mapping

6.1.3 Polling

polling, interrupt 정리

polling이 I/O status register를 주기적으로 확인하는 방식이다.

6.1.4 interrupt

CPU, OS, task 개념 정리

interrupt란 I/O device 등에서 예외가 발생하면, interrupt 사실을 CPU에게 알려 처리할 수 있도록 하는 방식이다.

OS가 현재 CPU가 실행 중인 program을 중단시키고, 우선순위가 높은 task를 CPU에게 할당한다.

참고로 interrupt는 software interrupt, hardware interrupt로 나눌 수 있다.

6.2 Heterogeneous Computing

heterogeneous computing(이기종 컴퓨팅)이란 CPU만이 아닌 다른 종류의 coprocessor(GPU, FPGA 등)를 장착한 시스템을 의미한다.

이중에서도 GPU는 parallel processing에 특화된 manycore processor 구조를 가지고 있다.

6.2.1 Parallel programming difficulties

parallel programming에서 발목을 잡는 어려운 문제 세 가지 예시를 살펴보자.

6.2.2 Parallel programming and Amdahl's law

parallel programming에서 speedup이 얼마나 어려운지는 Amdahl's law를 통해 체감할 수 있다.

$$ T_{new} = T_{parallelizable}/100 + T_{sequantial} $$

Amdahl's law를 speedup과 관련된 식으로 바꾸면 다음과 같다.

$$ speedup = {{Exec \, \, time \, \, before} \over {(Exec \, \, time \, \, before - {Exec \, \, time \, \, affected}) + {Exec \, \, time \, \, affected / Amount \, \, of \, \, improvement}}} $$

이때 Exec time before를 1로 가정하면, 식은 다음과 같이 바꿔서 쓸 수 있다.

$$ speedup = {{1} \over {(1 - {Exec \, \, time \, \, affected}) + {Exec \, \, time \, \, affected / Amount \, \, of \, \, improvement}}} $$

   📝 예제 1: 속도 개선의 어려움

processor 수를 100 processors로 하여 90배 speedup을 달성하고 싶다고 하자. 원래 program에서 최대 몇 %까지 sequantial part가 있어도 되는지 구하라.

   🔍 풀이

$$ Speedup = 90 = {{1} \over {(1 - F_{parallelizable}) + {F_{parallelizable}/100}}} $$

계산 시 $F_{parallelizable}=0.999$ 를 얻을 수 있다. 따라서 sequential part는 0.1% 이하로 남아야 한다.

6.3 Process vs Thread

process 정리, thread 정리

process와 thread는 다음과 같은 차이점이 있다.

실행 중인 프로그램(A program in execution). instructions 집합으로 활동의 단위다.(a unit of activity)

process 안의 제어 흐름(control flow) 단위다.

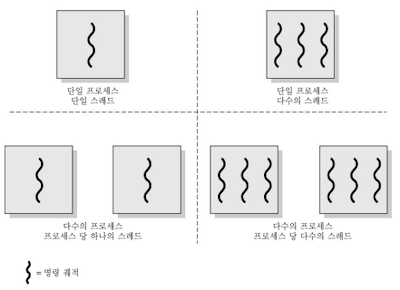

다음은 threading(단일 스레딩), multithreading(다중 스레딩)의 예시를 나타낸 그림이다.

threading vs multithreading

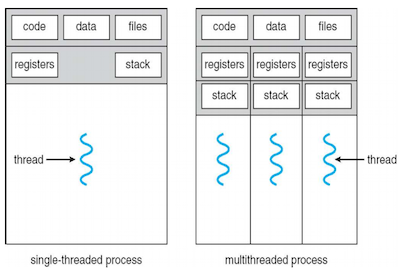

한 process에서 single-thread, multi-thread의 자원은 다음과 같이 나뉘게 된다.

threading resource

PC register도 thread마다 독립적으로 할당된다.

6.3.1 Temporal Multi-Threading

그렇다면 Multithreading은 어떻게 구현하는 걸까? Multithreading 중에서도 TMT(Temporal Multi-threading)의 구현은 크게 두 가지 방식으로 나뉜다.

Multi-Threading은 한 명이 여러 일을 멀티태스킹하는 TMT, 여러 명이 여러 일을 스케줄링으로 분담하는 SMT로 비유할 수 있다.

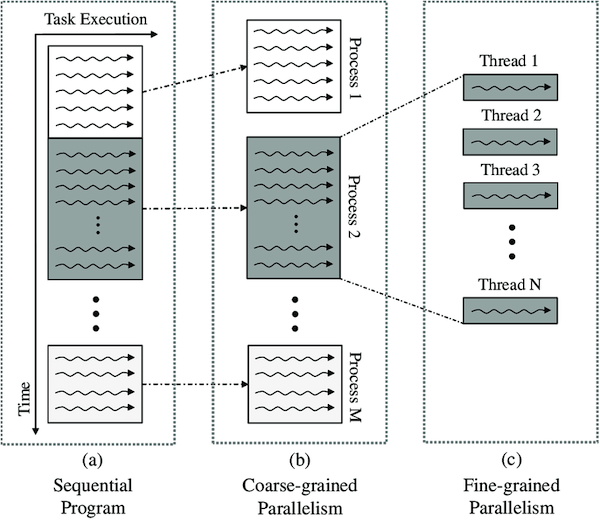

temporal multithreading

L2 cache miss와 같은 long stall이 발생헀을 때만 thread를 switch한다.

cycle마다 threads를 switch한다.

thread switching을 위한 hardware를 두어 overhead를 줄인다.

6.3.2 Simultaneous Multi-Threading

SMT(Simultaneous Multi-Threading)이란 여러 thread들이 동시에 동작하는 multi-threading 기법이다.

Intel에서 Hyper-threading이라고 불리는 기술이다. SMT와 비교하여 TMT를 fake multi-threading으로 부르기도 한다.

6.3.3 Multi-Threading Example

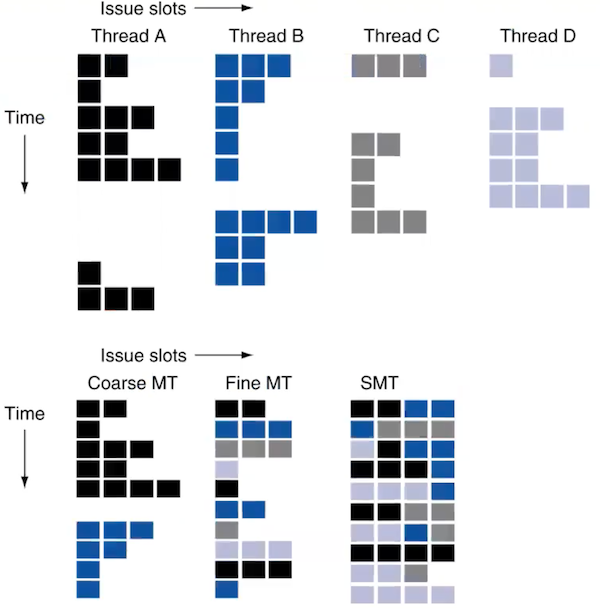

4개의 thread A, B, C, D가 있다고 할 때, 각 방법별 multi-threading을 통한 instruction 실행을 살펴보자.

multithreading example

6.4 shared memory multiprocessor

parallel hardware system은 physical address를 공유하는가 아닌가에 따라 크게 두 가지로 나뉜다. 이 중에서도 single physical address space를 공유하는 system이 바로 SMP(shared memory multiprocessor)이다.

lock을 이용해서 shared variables를 synchronize한다.

parallel hardware system의 memory access 방식도 두 가지로 나눌 수 있다.

모든 processor가 서로 연결되어 하나의 memory를 공유한다.

단, 단일 memory controller를 사용하므로 bandwidth가 제약되고, bottleneck이 발생할 수 있다.

각 processor가 자신의 local memory를 갖는다.

자체 local memory에서 memory access time은 빠르지만, 다른 processor의 memory에 접근할 때는 성능이 저하된다.

6.4.1 programming for SMP

SMP를 위한 Thread Programming을 알아보자. 우선 thread programming을 적용하지 않은 callback function의 흐름과 thread programming을 비교해 보자.

instruction stream이 caller에서 callee로 전환됐다가, 작업이 끝나면 caller로 돌아오는 흐름을 갖는다.(즉, 동시에 실행되지 않는다.)

![procedure call](https://raw.githubusercontent.com/erectbranch/COD-RISC-V/master/ch06/summary01/images/procedure_call.png)

thread1(master)에서 thread2(slave)가 실행되는 동시에, thread1도 병렬로 처리할 수 있다.

![TLP](https://raw.githubusercontent.com/erectbranch/COD-RISC-V/master/ch06/summary01/images/TLP_concept.png)

6.4.2 Pthread Programming

Pthread(=POSIX thread)는 thread programming을 위한 API(Application Programming Interface)이다.

POSIX는 IEEE standard로, UNIX, Linux, Solaris, Mac OS X, MS Windos에서 사용한다.

C언어의 경우 관련 헤더 파일이 /usr/include/ 디렉터리에 있는 pthread.h에 정의되어 있다. thread library를 사용하는 각 source file에 포함되어야 한다.

다음은 A, B vector를 더하는 vector addition Pthread Example이다.

#include <pthread.h>
#include <stdio.h>
#include <stdlib.h>

extern int S[100], A[100], B[100];

void *TaskCode(void *argument)
{
    int tid;

    tid = *((int *) argument);               // pointer cast

    for(int i=tid*25; i<(tid+1)*25; i++){    // loop unrolling
        S[i] = A[i] + B[i];
    }

    return NULL;
}

int main (int argc, char *argv[])
{
    pthread_t threads[4];
    int args[4];
    int i;

    for (i = 0; i < 4; ++i){
        args[i] = i;
        pthread_create(&threads[i], NULL, TaskCode, (void *)&args[i]);
    }

    /* wait for all threads to complete */
    for (i = 0; i < 4; ++i){
        pthread_join(threads[i], NULL);
    }

    exit(EXIT_SUCCESS);
}

6.5 shared memory multiprocessor programming example

   📝 예제 2: sum reduction

100 processor UMA에서 100,000개 숫자를 더한다고 하자. Sum Reduction을 구현하라.

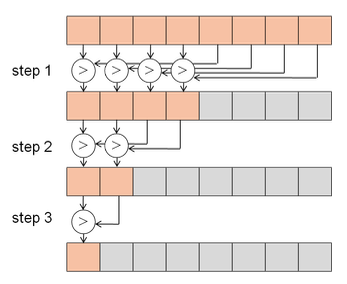

sum reduction

reduction: divide and conquer. 각 reduction step에서는 synchronize가 필요하다.

   🔍 풀이

sum[myid] = 0;
for (i = 1000*myid; i < 1000*(myid+1); i++){
    sum[myid] = sum[myid] + totalData[i];
}

for (int stride=100/2; stride > 0; stride /= 2) {
    if (myid < stride) {
        sum[myid] = sum[myid + stride]
    }
    synch();     // 다른 thread 연산이 끝날 때 까지 barrier
}

6.6 Message Passing

process는 (1) 다른 processor와 협력하지 않는 process, (2) 영향을 주고 받으며 resource를 공유하는 process(cooperating process)로 나눌 수 있다. 그런데 각 processor는 private physical address space를 갖기 때문에, processor 사이에서 공통된 규칙의 hardware send/receives message가 필요하다.

비슷하게 network로 연결된 다른 computer도 각자의 private memory과 OS를 갖는다. Ethernet/switch, Internet과 같은 I/O system을 통해 연결되는데, 이때도 message passing이 필요하다.

이러한 clusters를 구성하면서 얻는 장단점은 다음과 같다.

6.6.1 Message Passing Interface

따라서 distributed memory systems에서 parallel programming을 위한 communication protocol로 MPI(Message Passing Interface)를 사용한다.

주로 HPC(High-Performance Computing)에서 사용한다. MPI_Send(), MPI_Recv(), MPI_Broadcast()...

다음은 MPI Programming을 이용한 vector addition 예시다.

#include <mpi.h>
#include <stdio.h>
#include <stdlib.h>
#define TAG 0

int main(int argc, char *argv[])
{
    int buff[25], numprocs, myid;
    int i;
    MPI_Status stat;

    MPI_Init(&argc, &argv);
    MPI_Comm_size(MPI_COMM_WORLD, &numprocs); // 현재 예제에서 numprocs = 4로 가정한다.
    MPI_Comm_rank(MPI_COMM_WORLD, &myid);     // processor id를 저장한다.

    // id 0 processor = master processor
    if (myid == 0) {
        int S[100], A[100], B[100];    // A, B는 이미 초기화되어 있다고 가정

        for (i = 1, i<numprocs; i++) {
            MPI_Send(A, 25, MPI_INT, i, TAG, MPI_COMM_WORLD);
            MPI_Send(B, 25, MPI_INT, i, TAG, MPI_COMM_WORLD);
        }

        int offset = 0;
        for (i = 1; i < numprocs; i++) {
            MPI_Recv(&S[offset], 25, MPI_INT, i, TAG, MPI_COMM_WORLD, &stat);
            offset += 25;
        }
    }
    else {
        int Sum[25];
        MPI_Recv(A, 25, MPI_INT, 0, TAG, MPI_COMM_WORLD, &stat);
        MPI_Recv(B, 25, MPI_INT, 0, TAG, MPI_COMM_WORLD, &stat);

        for (i = 0; i < 25; i++) {
            Sum[i] = A[i] + B[i];
        }

        MPI_Send(S, 25, MPI_INT, 0, TAG, MPI_COMM_WORLD);
    }

    MPI_Finalize();
    return 0;
}

   📝 예제 3: sum reduction + MPI

100 processor UMA에서 100,000개 숫자를 더하는 예제 2번 sum reduction을 MPI를 사용하여 구현하라.

   🔍 풀이

sum = 0;
for (i = 0; i < 1000; i++){
    sum = sum + myData[i]
}

processors 절반은 send, 나머지 절반은 receice, add를 수행한다.

send, receive는 동시에 synchronization도 수행한다.

limit = 100; half = 100;               // 100개 processor
do {
    half = (half + 1) / 2;             // send와 receive 분배

    // send
    if (myid >= half && myid < limit){
        send(myid - half, sum);
    }
    // receive, sum
    if (myid < (limit/2)){
        sum = sum + receive();
    }
    limit = half;
} while (half == 1);                   // final sum
