4 Processor (Part I)

잠시 앞서 정리한 개념을 복습하자.

• instruction은 processor 안에 implemented(구현)되어 있다.

• 프로그래머가 작성한 code들은 compile된 뒤, machine code(command)가 되어 processor의 direct input로 사용된다.

이 말은 즉, processor가 instruction의 의미를 이해하고 실행할 수 있다는 뜻이다. 특히 핵심이 되는 instruction 세 가지 종류는 다음과 같다.

• memory instructions: ld, sd

• arithmetic/logical instructions: add, sub, and, or

• branch instruction: beq

4.1 datapath

이러한 instruction들은 control unit(제어 유닛)이 function unit(기능 유닛)과 multiplexer(멀티플렉서)를 조절하면서 datapath를 따라 실행되게 된다.

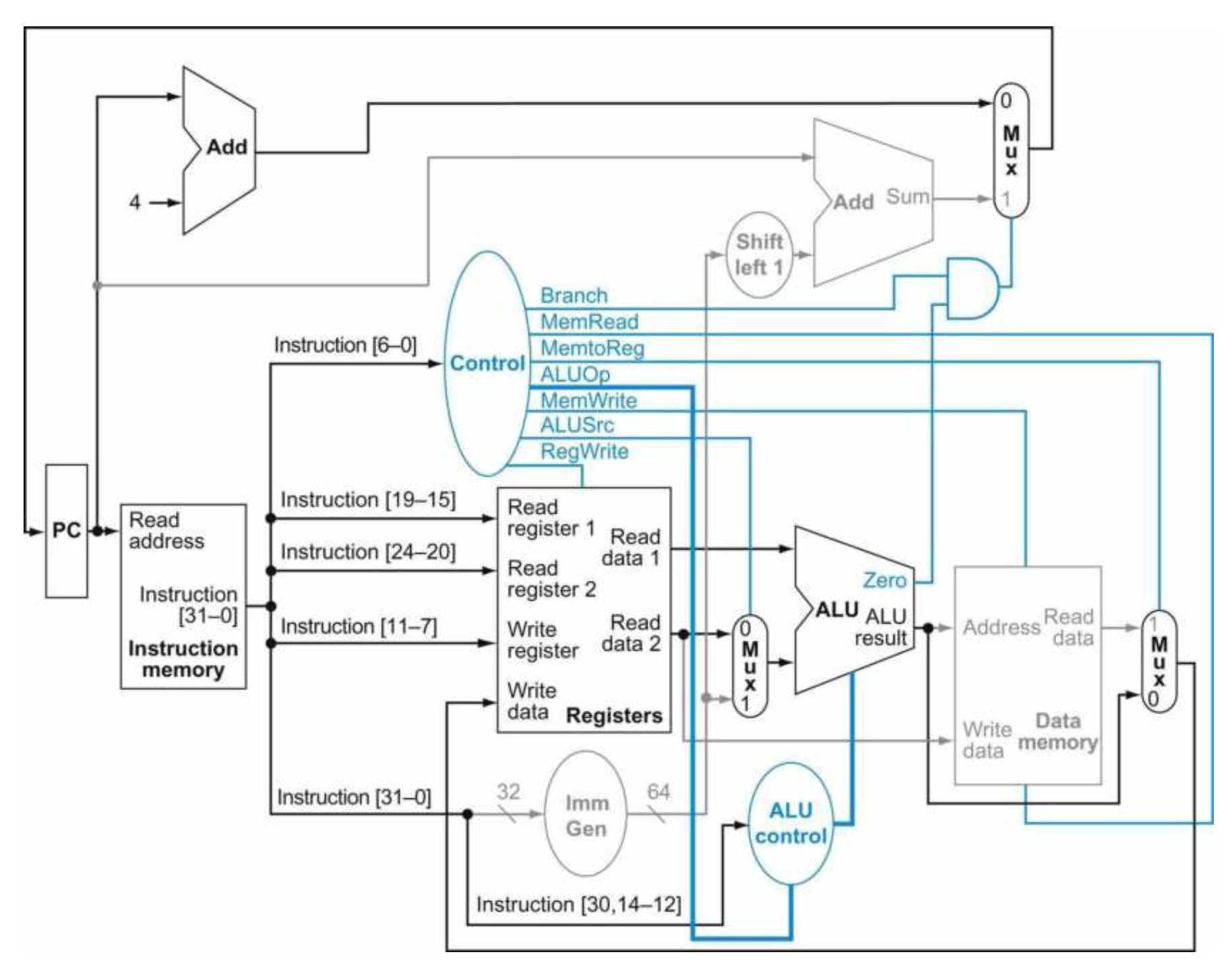

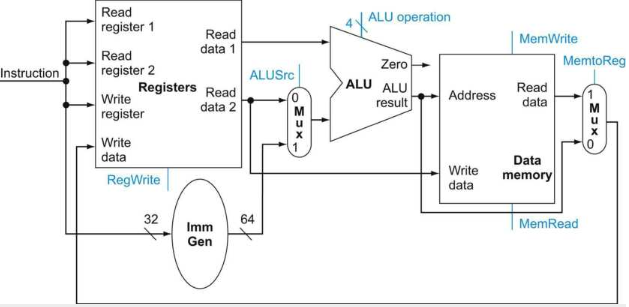

들어가기 앞서 예시 (R-type instructions) datapath를 한 번 살펴보자.

• ALUSrc: read register 2 / immediate 중 택 1

• RegWrite: 아무것도 하지 않음 / write register 중 택 1

• PCSrc: PC: PC + 4 / PC: branch target address 중 택 1

만약 instruction 길이가 2bytes 단위로 저장된다면 PC + 4가 아니라 PC + 2가 되어야 한다.

• MemRead: 아무것도 하지 않음 / read data from memory 중 택 1

• MemWrite: 아무것도 하지 않음 / write data to memory 중 택 1

• MemtoReg: write data로 ALU output / data cache data 중 택 1

• RegWrite가 0이면 MemtoReg는 "don't care", 즉 아무런 의미가 없다.

모두 state element(상태 소자)이므로 clock을 input으로 가진다.

PC를 제어하는 PCSrc를 제외하고는, instruction의 opcode에 따라서 control signal(제어 신호)가 달라진다.

4.1.1 ALU control

ALU는 instruction에 따라 다음과 같이 제어되어 쓰이게 된다.

• R-format instruction: 7bit func7(31:25), 3bit func3(14:12)에 따라 ALU 연산(AND, OR, add, subtract)를 결정한다.

• I-format, S-format: 오로지 address 계산을 위해 Adder로 사용한다.

• func7, func3 field에 대해 don't care하다고 말한다.

control unit이 ALU를 제어하기 위한 2bit ALUOp(ALU operation)를 만들며, ("don't care"가 아닌 경우 func field와) ALUOp를 바탕으로 4bit ALU control을 만들어낸다.

   📝 예제 1: load instruction ALU control

• sd x5, 240(x10)

   🔍 풀이

• sd x5, 240(x10)

S-format Instruction sd이므로 func7, func3 field에 "don't care"하다. "don't care"한 경우 아래와 같이 X로 표기한다.

4.2 instruction execution

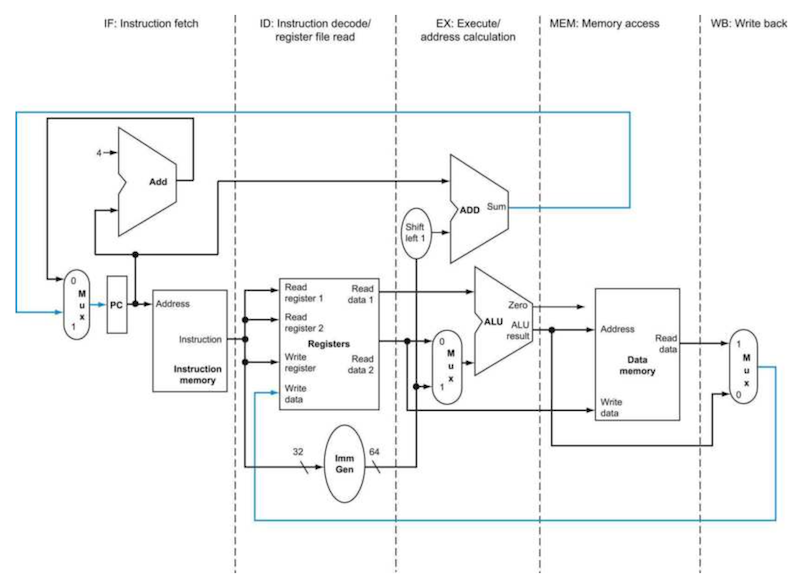

아래는 instruction이 실행되는 processor의 datapath 그림이다.

memory = SRAM, 정확히는 intruction cache, data cache이다. (DRAM memory chip은 processor의 바깥에 위치한다.)

• ImmGen(Immediate generation unit)

• 32bit instruction에서 12bit immediate를 추출, sign-extend하게 된다.

• 예: memory instruction ld, sd, branch instruction beq

• branch target address(분기 목적지 주소)를 계산하기 위한 shift left 1: 자리이동 값이 1bit로 고정되어 있기 때문에 실제 hardware가 필요하지는 않다.

4.2.1 instruction execution: IF

모든 instruction는 공통적으로 반드시 두 단계 과정을 거치면서 시작한다.

1. PC(Program Counter)가 instruction memory를 가리키도록 하고 instruction fetch(IF)를 수행.

2. 하나(예를 들면 lw) 혹은 두 register를 읽는다.

모든 instruction은 register를 읽고 ALU 연산을 거친다.

예를 들어 모든 R-type instructions는 register operand를 세 개 가진다. 두 개를 읽고 한 개에 쓴다. write는 edge-triggered이기 때문에(D-flip flop), 한 clock cycle에 같은 register을 일찍 읽고 늦게 쓰는 것이 가능하다.

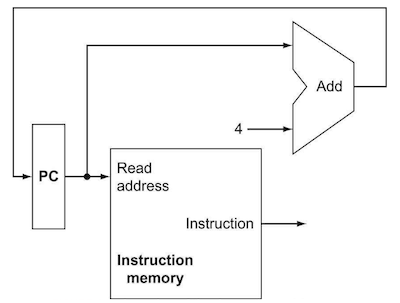

참고로 PC와 연결된 ALU는 Add로 적혀 있는 모습을 볼 수 있다. 항상 PC가 다음 instruction을 가리키도록 4를 더하기만 하면 되므로 영구히 adder로 만들어 놓은 것이다.

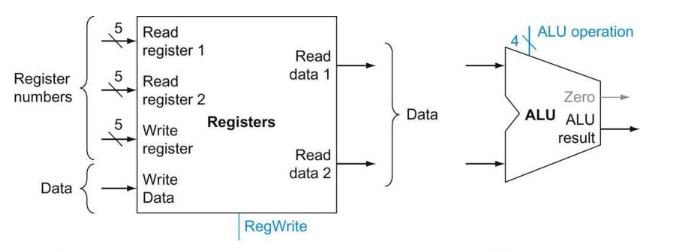

또한 register file의 32개 general-purpose register은 $2^{5}$ (=32) bit로 지정되며, 64bit input 2개를 받고 64bit output 하나를 만든다.(결과가 0인지 아닌지를 나타내는 1bit 신호도 만든다.)

• register number는 5bit 길이로 지정한다.

• line들은 64bit data를 운반한다.

4.2.2 instruction execution: ID, EX

나머지는 instruction class에 따라 다른 방식으로 수행된다.

• memory instruction: address 계산을 위해 ALU를 사용

• arithmetic/logical instruction: 여러 산술/논리 연산을 위해 ALU를 사용

• branch instruction: condition을 비교하기 위해 사용

참고로 memory instruction, arithmetic/logical instruction, branch instruction 각 세목에 포함된 instruction은 모두 동일한 unit을 사용해서 수행된다.

4.2.3 instruction execution: MEM, WB

ALU 사용이 끝나면, instruction마다 다른 동작을 취하게 된다.

• memory instruction: memory access(load or store)

• arithmetic/logical instruction: register에 결과를 write하기 위해 register file에 access한다.

• branch instruction: 결과에 따라 target address로 jump를 하거나, PC가 다음 instruction을 가리키도록 PC + 4를 더해준다.

따라서 다수의 근원지에서 하나를 선택해서 목적지로 보내는 소자가 필요하며 이 역할은 multiplexer(mux)가 수행한다.

이러한 측면에서 사실 multiplexer라는 이름보다도 data selector라는 이름이 더 적절하다.

4.3 Sequential elements

RISC-V implementation의 datapath는 두 종류의 logic gate로 구성된다.

• combinational element(조합 소자)

• 내부 기억 소자가 없으며, 주어진 input data에 의해 output이 결정된다.

• 같은 input이면 항상 같은 output이 나온다.

• ALU 등

• state element(상태 소자)

• 내부 기억 소자가 있어서 state를 갖는다.

• instruction cache, data cache, register file, PC 등이 해당된다. 대표적으로 PC(Program Counter)는 현재 instruction을 갖는 special register다.

적어도 2개의 input과 1개의 output을 가지며, D Flip-flop이 대표적인 소자에 해당된다. clk edge가 state를 바꾸기 전까지 안정된 값을 갖는다.

state element를 포함하는 logic component를 sequential circuit(순차 회로)라고 부른다.

4.4 control unit

control unit(제어 장치)은 function unit과 multiplexer의 control line을 제어하는 데 사용되는 소자이다.

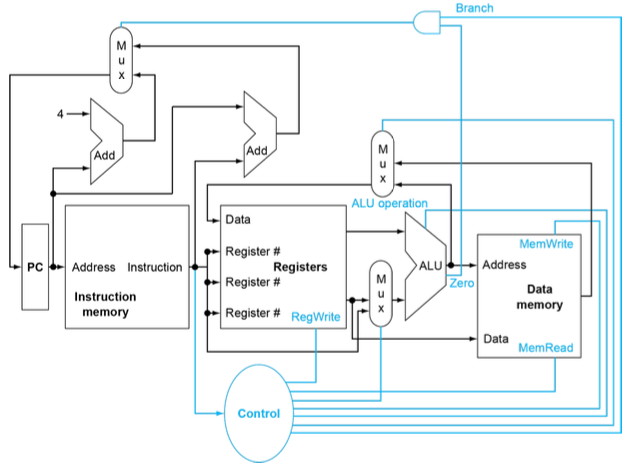

그림의 파란색 선이 control line

data cache의 output이 곧바로 Registers(rd)로 fetch되는 경우가 있는데, 이것이 바로 load, write instruction에 해당된다.

mux의 역할은 다음과 같다.

• 상단 mux: "PC+4" / "Branch target address"

• 중간 mux: "ALU output"(arithmetic, logic) / "data cache output"(store)

• 하단 mux: "register output" / "instruction offset field"(load, store)

4.5 R-format Instruction

총 4단계로 구성된다.

0. 지난 IF가 끝나면서 PC + 4로 instruction address를 준비(ready to fetch)

PC update, IF 세부 과정

1. Instruction Fetch(IF): instruction을 가져오고, PC를 update(PC + 4)한다.

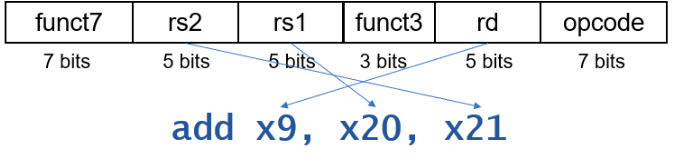

2. Instruction Decoding(ID): 예를 들어 add x9, x20, x21임을 알아낸다.

register file 11-7, 24-20, 19-15, 6-0이 다른 wire로 구분되어 있는 점에 주목.

3. Execute(EX): register를 읽고 ALU input으로 전달한다. ALU는 ALU cont

register를 읽는 과정을 OF(Operand Fetch) 단계로 구분해서 부르기도 한다.

4. Write Back(WB): ALU output을 register에 write한다.

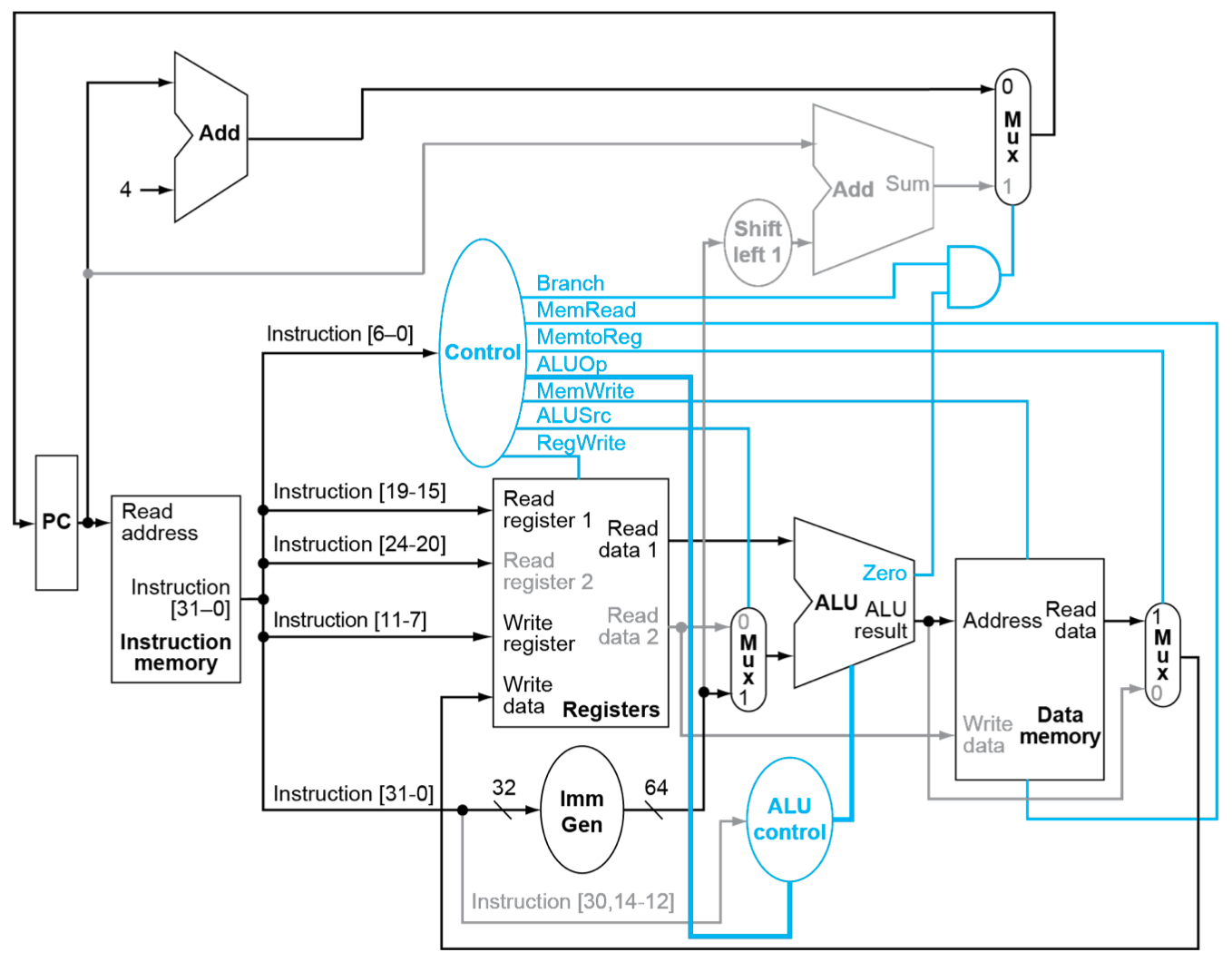

4.6 I-format Instruction: load instructions

총 5단계로 구성된다.

0. ready to fetch

1. Instruction Fetch(IF): instruction을 가져오고, PC를 update(PC + 4)한다.

2. Instruction Decoding(ID): 예를 들어 ld x1, offset(x2)임을 알아낸다.

3. Execute(EX): ALU가 register(x2) 값과, sign-extended immediate를 합산하여 target address를 계산한다.

   ALU: base address에 offset를 addition하기 위한 adder.

   • Immediate Generate: 32bit(정확히는 내부의 12bit immediate)가 64bit로 채워져서 나오게 된다.(extension)

   • Read register 2: opcode에 의해 생성된 ALUSrc에 의해 ignore된다.

4. Memory access(MEM): target address에 access한다.

5. Write Back(WB): memory에서 읽어온 값을 register(x1)에 write한다.

4.7 S-format Instruction: store instructions

0. ready to fetch

1. Instruction Fetch(IF): instruction을 가져오고, PC를 update(PC + 4)한다.

2. Instruction Decoding(ID): 예를 들어 sd x1, offset(x2)임을 알아낸다.

3. Execute(EX): ALU가 register(x2) 값과, sign-extended immediate를 합산하여 target address를 계산한다.

4. Memory access(MEM): target address에 access한다.

5. Write Back(WB): memory에 register(x1) 값을 write한다.

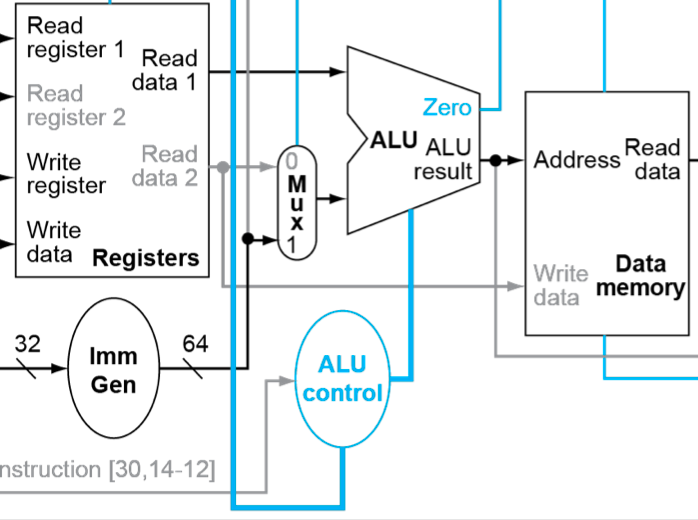

   📝 예제 2: load vs store control signal

load와 store는 control signal 비교를 통해 명확히 차이를 알 수 있다. ld와 sd instruction의 control signal을 작성하고 비교하라.

   🔍 풀이

sd에서 RegWrite: 0이므로 MemtoReg: don't care가 되는 점에 주의하자.

4.7.1 store instruction: datapath(MIPS)

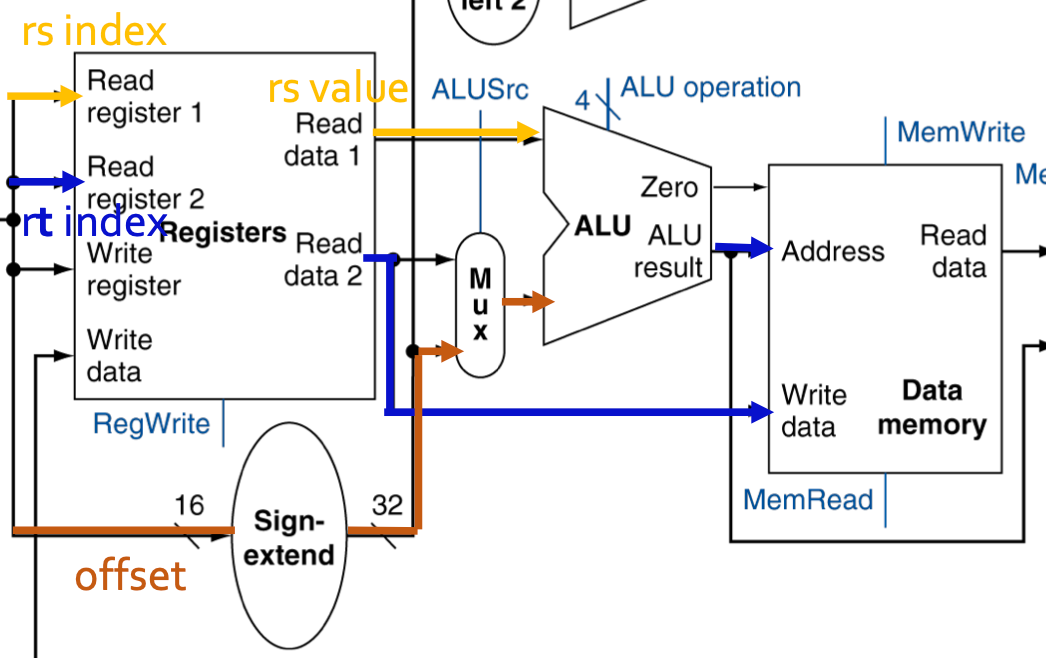

MIPS 버전 datapath를 보며 register 값이 어떻게 memory로 전달되는지 살펴보자.

• ALUSrc 1: offset으로 immediate 사용

• RegWrite 0

• MemtoReg: 'don't care'

주목할 부분은 Read data 2가 Data memory의 Write data로 이어지는 부분이다. MemWrite가 이를 제어한다.

참고로 no operation이지만 WB 단계를 거쳐서 instruction 수행이 끝난다.

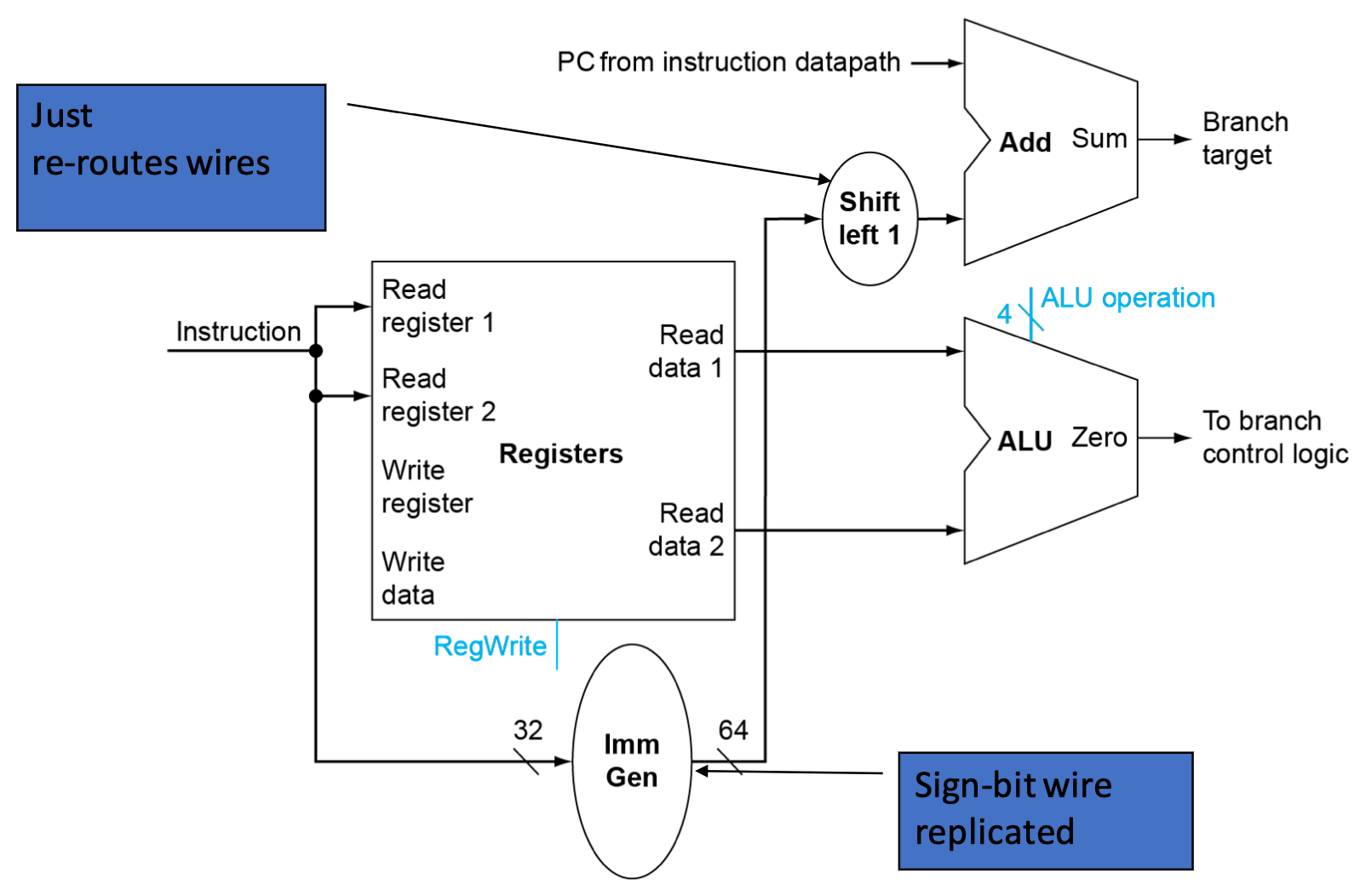

4.8 SB-format instruction: branch instructions

• branch instruction은 시간을 줄이기 위해서 branch target address를 계산하는 별도의 ALU를 사용한다.

branch address를 쓰지 않는 상황(garbage)이 되더라도 MUX에 의해 제어되므로 크게 문제는 없다.

덕분에 가장 빠른 instruction으로 실행될 수 있다.

총 4단계로 구성된다.

0. ready to fetch

1. Instruction Fetch(IF): instruction을 가져오고, PC를 update(PC + 4)한다.

2. Instruction Decoding(ID): 예를 들어 beq x1, x2, offset임을 알아낸다.

3. Execute(EX)

   • ALU1: 읽어들인 두 register(x1, x2) 값을 서로 빼서 값을 비교한다.

   • ALU2: immediate를 sign-extended한 값에 shift left 1한 값을 PC와 더해서 branch target address를 계산한다.

4. PC에 저장할 값을 ALU output을 통해 판단.

   • taken: PC에 branch target address를 저장.

   • not-taken: PC에 PC + 4를 저장.

4.9 summary: control signal

• R-format

• ALUSrc 0: ALU input으로 Read register 2 사용

• RegWrite 1: register에 값을 기록

• I-format(load instruction)

• ALUSrc 1: ALU input으로 immediate를 사용

• ALUOp addition: base address + offset = memory address

• RegWrite 1: data memory에서 읽은 값을 register에 기록.

• S-format(store instruction)

• ALUSrc 1: ALU input으로 immediate를 사용

• ALUOp addition: base address + offset = memory address

• MemToReg "don't care": RegWrite 0이기 때문

• BEQ instruction

• ALUSrc 0: register 1, 2 비교를 통해 taken/not-taken 판단

• ALUOp subtraction: 두 register의 값이 같으면 0, 다르면 1

• I-format(add immediate instruction)

• ALUSrc 1: ALU input으로 immediate를 사용

• ALUOp addition

이중에서 longest delay를 갖는 instruction은 load instruction이다. load instruction은 MEM(data memory)와 WB(register file) 과정을 추가로 거치기 때문이다.

load instruction은 대부분의 program에서 not common한 instruction에 해당된다.

반면 branch는 ALU까지만 거치고 instruction이 사실상 마무리되는 가장 빠른 instruction에 해당된다.

branch instruction은 common한 instruction이지만, branch target address 계산을 ALU가 각각 parallel하게 수행하기 때문에 빠르다.
