2 Instructions (Part III)

2.17 Wide immediate operands

보통 constant(immediate)는 12bits로 표현하고 대체로 충분할 때가 많다. 하지만 간혹 이보다 더 큰 immediate를 사용해야 할 때가 있다. 이럴 때를 위해 RISC-V는 lui instruction을 준비해 두었다.

lui: register의 [31:12] bits(총 20bit)를 immediate로 채워 넣는다.(load upper immediate)
나머지 12bits는 addi instruction을 통해 채워 넣는다.

특별히 lui를 U-type instruction으로 부른다.

이처럼 큰 숫자는 몇 조각으로 나눠서 register 내에서 재조립해야 한다.

📝 예제 10: x19에 32bit constant 채우기

x19에 다음 32bit constant를 채워 넣어라.

// 32bit constant
00000000 00111101 00000101 00000000

// register에 채워질 경우
00000000 00000000 00000000 00000000 00000000 00111101 00000101 00000000
//                              lui ^                    ^

🔍 풀이

// 상위 12~31bit를 채운다.
lui x19, 976    // 0000 0000 0011 1101 0000

// 하위 0~11bit를 채운다.
addi x19, x19, 1280    // 0101 0000 0000

2.18 branch addressing

branch instruction(분기 명령어)는 다음과 같은 특징을 갖는다.

opcode(7), funct(3), 2 operand register(5, 5), target address(12)을 포함한다.
특성상 target address는 반드시 2의 배수가 된다.
거의 모든 경우 PC를 기준으로 $2^{10}$ words 이내로 branch하는 branch target의 특성을 이용해서, PC-relative addressing을 이용해서 효율적으로 처리하는 방식을 택했다.

이때 2를 곱한 signed offset을 immediate으로 사용하며, 이를 PC에 더해 target address를 구하게 된다. possible target 범위를 포기하면서까지 굳이 instruction의 크기인 word(4byte)만큼 target address를 증가시키지 않는 이유는, 16bit(2byte, half-words) 길이의 compressed instruction도 지원할 수 있도록 처음부터 고려해서 설계되었기 때문이다.

2를 곱하는 과정은 1bit shift left 연산으로 구현한다. 어려운 연산은 아니지만 부가적인 장치를 필요로 하게 된다.

따라서 PC를 기준으로 $-2^{12}$ ~ $+2^{12} - 2$ 만큼의 address를 나타낼 수 있다. 이러한 branch instruction을 SB-format(B: branch)라고 지칭한다.

unconditional branch와 구분할 것. jal과 같은 instruction은 20bit immediate를 사용하는 UJ-format에 해당된다.

2.18.1 SB-format

RISC-V Immediate Encoding

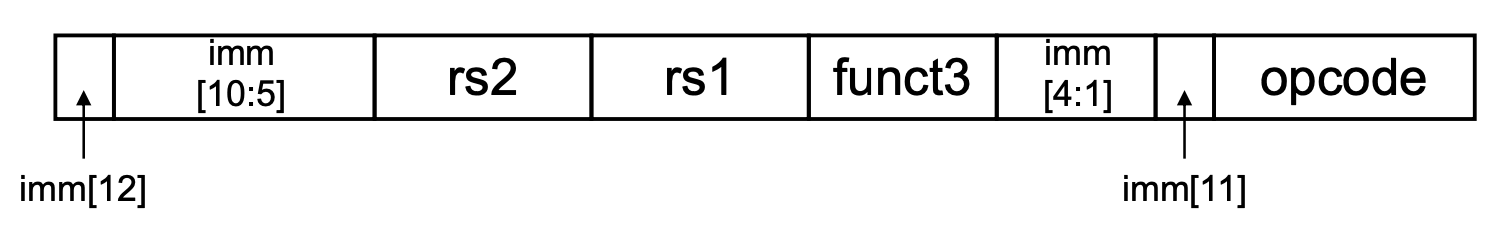

다음 그림은 SB-format을 나타낸 것이다.

SB format

S-format이 imm[11:5], imm[4:0] 두 필드로 나뉘는 것과 다르게, SB-format은 imm[12], imm[10:5], imm[4:1], imm[11] 4개 chunk로 나뉘며, imm[0]을 사용하지 않는다.

branch instruction에서 immediate가 어떻게 encode되는지 살펴보자.

beq  x19, x10, offset    // offset = 16byte

offset 16byte에 2를 곱한(사실상 1bit shift left한) 13bit immediate는 다음과 같게 된다.

0000 0000 1000 0
^imm[12]       ^imm[0]

이때 마지막 0(imm[0])은 언제나 0이 되므로 무시하고, imm[12:1]만을 사용한다.

참고로 언뜻 SB-format을 보면 너무 복잡하게 immediate를 배치하는 것으로 보인다. 하지만 S-format과 비교하면 왜 이렇게 배치를 했는지 알 수 있다.

s-type, b-type

imm[10:1]은 S-type, SB-type 둘 다 동일한 위치에 배치된다.
따라서 다른 폭을 갖는 multiplexer나, 새로운 wire, control signal을 추가하지 않아도 된다.

📝 예제 12: while문 branch instruction

다음은 C code while문 및 이를 RISC-V assembly로 compile한 code이다. Loop의 address가 80000이라고 할 때, branch instruction에 해당되는 RISC-V machine code를 구하라.

// i는 x22, k는 x24,
// save[] bass address는 x25에 할당
while (save[i] == k)
    i += 1;

Loop: slli x10, x22, 3     // x10 = i * 8
      add  x10, x10, x25   // x10 = save[i]의 address
      lw   x9, 0(x10)      // x9 = save[i]
      bne  x9, x24, Exit   // if (save[i] != k) go to Exit
      addi x22, x22, 1     // i += 1
      beq  x0, x0, Loop    // go to Loop
Exit:

🔍 풀이

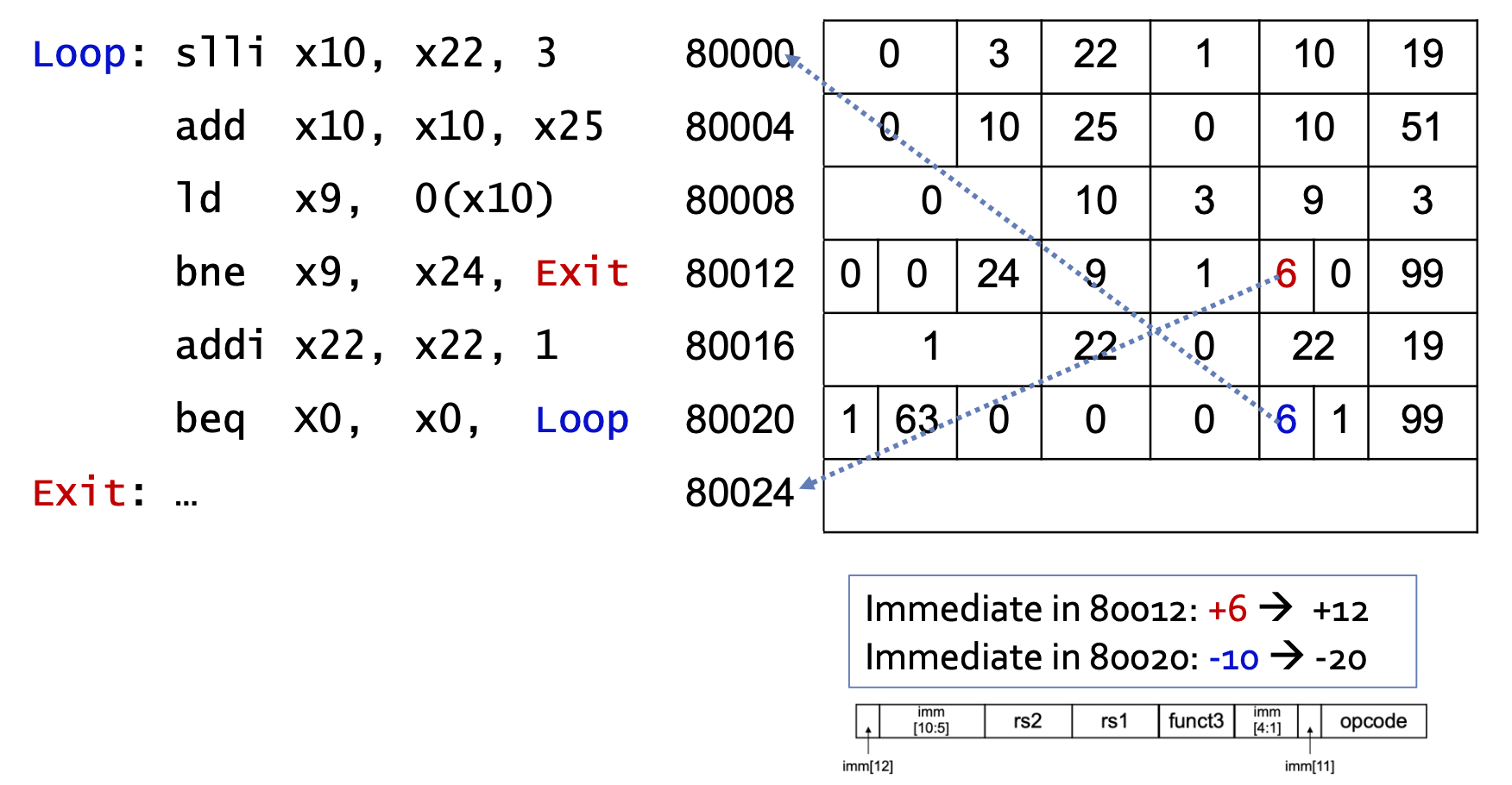

target addressing example

Loop는 80000, bne는 80012, beq는 80020, Exit는 80024.
bne에서 Exit까지는 12byte 차이가 나며, target address = PC + immediate * 2이므로, immediate에는 6이 들어간다.(0000 0000 0110)

Address	imm[12]	imm[10:5]	rs2	rs1	funct3	imm[4:1]	imm[11]	opcode
80012(bne)	0	000000	11000	01001	001	0110	0	1100011

beq에서 Loop까지는 -20byte 차이가 나므로 immediate는 -10이 된다.(1111 1111 0110)

Address	imm[12]	imm[10:5]	rs2	rs1	funct3	imm[4:1]	imm[11]	opcode
80020(beq)	1	111111	00000	00000	000	0110	1	1100011

2.18.2 branching far away

12bit limitation을 넘어서 바로 target address로 jump할 수 없다면, unconditional branch를 거치는 multiple jump 방식으로 구현한다.

lower address
|    Loop   | <--
|           |   |
|           |   |
|           |   |
             ---
|   jump2   | <--
|           |   |
|           |   |
|           |   |
|           |   |
|     |Loop | --
|           |
|           |
higher address

📝 예제 11: 아주 먼 거리 분기하기

beq x10, x0, L1

🔍 풀이

  bne x10, x0, L2    // x10 != 0 이면 L2로 branch
  jal x0, L1         // L1으로 unconditional branch
L2:

2.19 Data Race

data race란 다른 두 threads가 동일한 memory에 access하면서, 동시에 적어도 하나는 write access를 하는 상황을 의미한다.

예를 들어 P1, P2 두 processor가 memory의 어느 영역을 sharing하고 있었다. 이때 동일한 영역에 다음과 같은 access 작업이 발생했다고 가정하자.

P1: writes
P2: reads

P1, P2 중 어느 event를 먼저 처리하는가에 따라서 result가 달라지게 된다.

코드 예시를 보자. 만약 thread1()이 5번 실행되고, thread2()가 3번 실행되면 cnt 값은 어떻게 될까?

int cnt = 0;

thread1()           thread2()
{                   {
    cnt++;          cnt++;
}                   }

보통 cnt는 8이 될 것이라고 예상할 것이지만, load, write 순서에 따라 충분히 8보다 더 작은 값(unwanted result)읃 얻을 수도 있다.

2.19.1 synchronization

(1) parallel program 혹은 (2) 단일 processor에서 협력 관계를 갖는 thread들에서는 data race 상황이 발생할 수 있었다. 이때 hazard가 발생하는 것을 방지하려면, access를 막는 lock과 unlock synchronization이 필요하다. 실제로 이를 위한 instruction이 존재한다.

load: lr.d(load-reserved, load-link)
store: sc.d(store-conditional)
sc.d 실행 전 lock을 한 값이 바뀌지 않는다면 succeed.
register를 3개 사용하는데, 하나는 succeed/fail 여부를 나타내기 위해 사용한다.

가령 sc.d rd,(rs1),rs2라면 rd에 0(succeed) or non-zero(fail)을 return한다.

word 단위인 lr.w, sc.w 같은 instruction도 있다.

// load from access in rs1 to rd
lr.d rd,(rs1)

// store from rs2 to access in rs1
sc.d rd,(rs1),rs2

atomic swap

atomic operation

atomic: unbreakable. 즉, 나눠서 수행할 수 없다.

아래 assembly는, instruction이 실패하면 again으로 다시 branch해서 instruction을 다시 수행하도록 작성한 code이다.

어떤 processor가 끼어들어서 memory 값을 바꿨다면 x11에 1이 들어갈 것이며, 결국 again부터 다시 연산을 실행하게 된다.

again: lr.d x10,(x20)        // x20이 가리키는 memory data에 lock을 획득
       sc.d x11,(x20),x23    // x11 = status
       bne  x11,x0,again     // branch if store failed
       addi x23,x10,0        // x23 = loaded value

참고로 lock을 해제하려면, 해당 address에 0을 writing하면 된다.

sw   x0, 0(x20)

mutex lock

mutex: mutual exclusion(상호 배제)

이번에는 기존 c 코드 예제에 mutex lock을 적용한 예시를 보자. 먼저 lock을 획득(acquire)하고, 연산이 끝나면 이를 반환(release)한다.

int cnt = 0;
int mutex = 0;

thread1()                   thread2()
{                           {
    mutex_lock(&mutex);     mutex_lock(&mutex);
    cnt++;                  cnt++;
    mutex_unlock(&mutex);   mutex_unlock(&mutex);
}                           }

이를 RISC-V instruction으로 compile하면 다음과 같다.

마찬가지로 branch가 fail하면 again으로 branch해서 다시 작업을 수행하는 busy waiting 방식으로 수행한다.

Lock:
        addi x12,x0,1        // copy locked value
again:  lr.d x10,(x20)       // read lock
        bne  x10,x0,again    // check if it is 0 yet
        sc.d x11,(x20),x12   // attempt to store
        bne  x11,x0,again    // branch if fails
Unlock:
        sd   x0,0(x20)       // free lock

여기서 더 나아가 동일한 코드의 thread3()가 있다면, data race는 thread3까지 고려해야 한다.

그렇다면 만약 여러 thread에서 거의 simultaneously하게 lr.d을 수행한다면(intervention) 위 code는 어떻게 동작할까? lock을 획득한 thread를 제외하고는 모두 fail이 되어서 다시 again을 수행하게 된다.(lock을 획득할 때까지 계속 busy loop을 돌게 된다.)
