2 Instructions (Part II)

2.11 Conditional Operations

condition에 따라 다른 instruction을 실행하도록 code를 구현할 수 있다.

true(taken): branch는 labeled instruction으로 jump한다.
false(not-taken): sequential하게 continue한다.

가장 기본적인 branch instruction은 beq(branch if equal), bne(branch if not equal)이다.

📝 예제 4: if문

C code if문을 RISC-V instruction으로 compile하라.

if (i==j) f = g + h;
else f = g - h;

🔍 풀이

위 C code를 RISC-V instruction으로 compile하면 다음과 같다.

i==j를 beq로 처리하지 않고 bne(not equal, i $\neq$ j)로 check하고 있는 점에 유의하자.

      bne x22, x23, Else     // x22, x23이 같지 않다면 Else(label)로 jump
      add x19, x20, x21
      beq x0, x0, Exit       // unconditional
Else: sub x19, x20, x21
Exit: ...

📝 예제 5: while문

C code while문을 RISC-V instruction으로 compile하라.

// i(offset)는 x22
// k는 x24
// (long type) save[] base address는 x25 register에 저장되어 있다.
while (save[i] == k) i += 1;

여기서 offset이 immediate가 아니라는 점에 주목하자.

ld x5 {}(x25)에서 offset({} 부분)은 반드시 constant(immediate)여야 하므로, 먼저 offset을 구하는 과정이 필요하다.

🔍 풀이

RISC-V code로 compile하면 다음과 같다.

Loop:  slli x10, x22, 3     // shift left을 3 bit하여, offset에 8을 곱해준다.
       add  x10, x10, x25   // base address에 offset을 더해서 save[i] address를 얻는다.
       ld   x9, 0(x10)      // load save[i] value
       bne  x9, x24, Exit   // save[i] != k이면 Exit으로 jump
       addi x22, x22, 1     //         == k이면 while loop을 지속(i+=1)
       beq  x0, x0, Loop    // unconditional(다시 동일한 loop를 수행하도록.)
                            // (x0를 보통 read only로 많이 써서 conventional하게 x0를 넣는데, 사실 꼭 x0일 필요는 없다.)
Exit: ...

2.11.1 more conditional operations

blt: less than.
blt rs1, rs2, L1: rs1 $<$ rs2라면 L1으로 jump한다.
bge: greater than or equal.
bge rs1, rs2, L1: rs1 $\geq$ rs2라면 L1으로 jump한다.

순서대로 읽으면 된다. branch if rs1 less than rs2, jump to L1

MIPS는 대소를 비교하는 branch instruction을 추가로 제공한다. datapath를 조금 더 단순하게 만들 수 있지만 더 많은 instruction을 표현해야 하므로 bit를 추가로 필요로 한다.

unsigned를 다루는 instruction인 bltu, bgeu도 있는데, 이를 사용하면 signed도 unsigned처럼 다루게 된다.

이러한 특성 때문에 주로 array index가 array bound를 넘어가는지 check할 때 사용한다.

📝 예제 6: if문: a > b condition

C code if문을 RISC-V instruction으로 compile하라.

// a in x22, b in x23
if(a > b) a += 1

🔍 풀이

RISC-V code로 compile하면 다음과 같다.

bge  x23, x22, Exit    // b >= a이면 Exit으로 jump
addi x22, x22, 1       //       아니면 a += 1

2.11.2 Basic Block

basic block(기본 블록)이란 다음과 같은 특성을 갖는 block을 의미한다.

맨 처음 entry를 제외하고는, branch의 target(목적지)이 되지 않는다.
block 내부에 branch를 갖지 않는다.

compiler는 basic block을 단위로 optimization을 수행한다. basic block에서는 코드 내부가 바뀌어도 결과만 같으면 상관이 없기 때문이다.

2.12 Procedure Calling

C program은 main에서 시작해서 다른 function 'foo'을 부를 것이다. 'foo'는 내부에서 또 'bar' 함수를 호출한다고 하자.

참고로 main은 program의 시작 지점이자, OS가 호출하는 function이다.

main
└───foo
    └───bar

foo는 callee이면서 caller이다.
bar는 callee이며, leaf에 해당된다.

C code를 작성할 때, function declaration만 먼저 오고, 뒤에 function definition이 뒤따르는 방식으로 작성해도 된다.

int foo(int);    // function declaration(prototype)

int main() {
    ...
    c = foo(a);
    ...
}

int foo(int a){  // function definition
    ...
    bar(int a);
    ...
}

procedure calling 과정은 다음과 같이 이루어진다.

function parameter를 x10~x17 register에 저장한다.
control을 proceduce로 옮긴다.
procedure를 위한 storage를 확보한다.
procedure의 operation들을 수행한다.
caller가 사용할 수 있도록 return value를 register에 저장한다.
control을 caller로 다시 옮긴다.(x1 register에 있는 return address를 이용)

2.12.1 procedure call instructions

jal: unconditional jump를 수행하면서, 동시에 return address를 register에 저장한다.
일반적으로 return address를 저장하는 x1register에 저장된다.
jalr: register에 명시된 address로 unconditional jump를 수행한다.(jump-and-link register)

따라서 다음과 같이 x1 register에 저장된 address로 jump(branch)한 뒤, 이때 저장한 return address로 다시 돌아오도록 jal, jalr을 활용할 수 있다.

jal x1, foo    // foo로 jump하면서,
               // return address를 x1에 저장한다.
...
jalr x0, 0(x1) // x1에 저장된 return address로 jump한다.(복귀)
               // x0 자체는 크게 의미가 없다. 자리 채우기용

2.13 Memory Layout

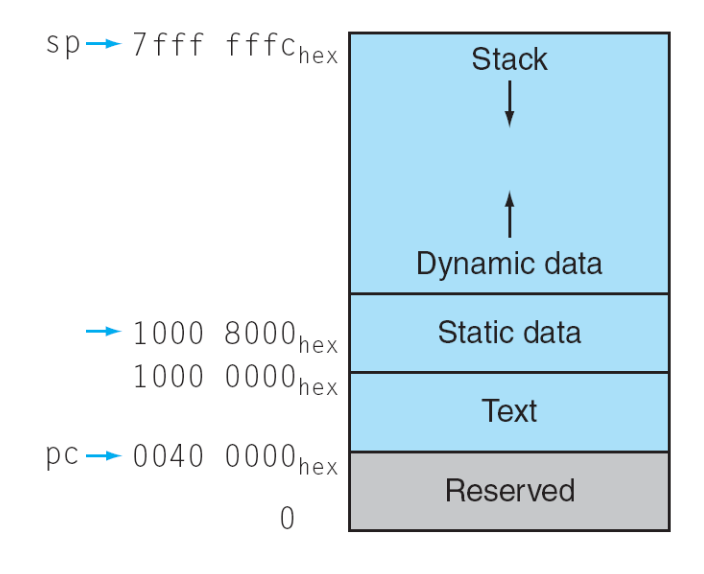

memory layout

static data: global variables
text: program code
stack: automatic storage(function에 의해 자동으로 늘어나고 줄어드는 memory)
dynamic data: heap(C의 malloc()이나 JAVA의 new을 통해 할당되는 memory)

stack이 grow down 성격을 갖는다는 점에 유의하자. stack pointer(sp)는 stack이 커지면서 점점 아래로 내려가게(줄어들게) 된다.

global variables로 선언하지 않는다면, variable들은 stack에 쌓이게 된다. 예를 들어 만약 다음과 같은 C code가 있다면, variable 'a'는 main에서만 유효한 local variable이 된다.

int main() {
    int a = 3;
}

int foo(int a){
    ...
    int c;    // 오직 foo가 있을 때만 유효한 variable
    ...
}

2.13.1 Stack

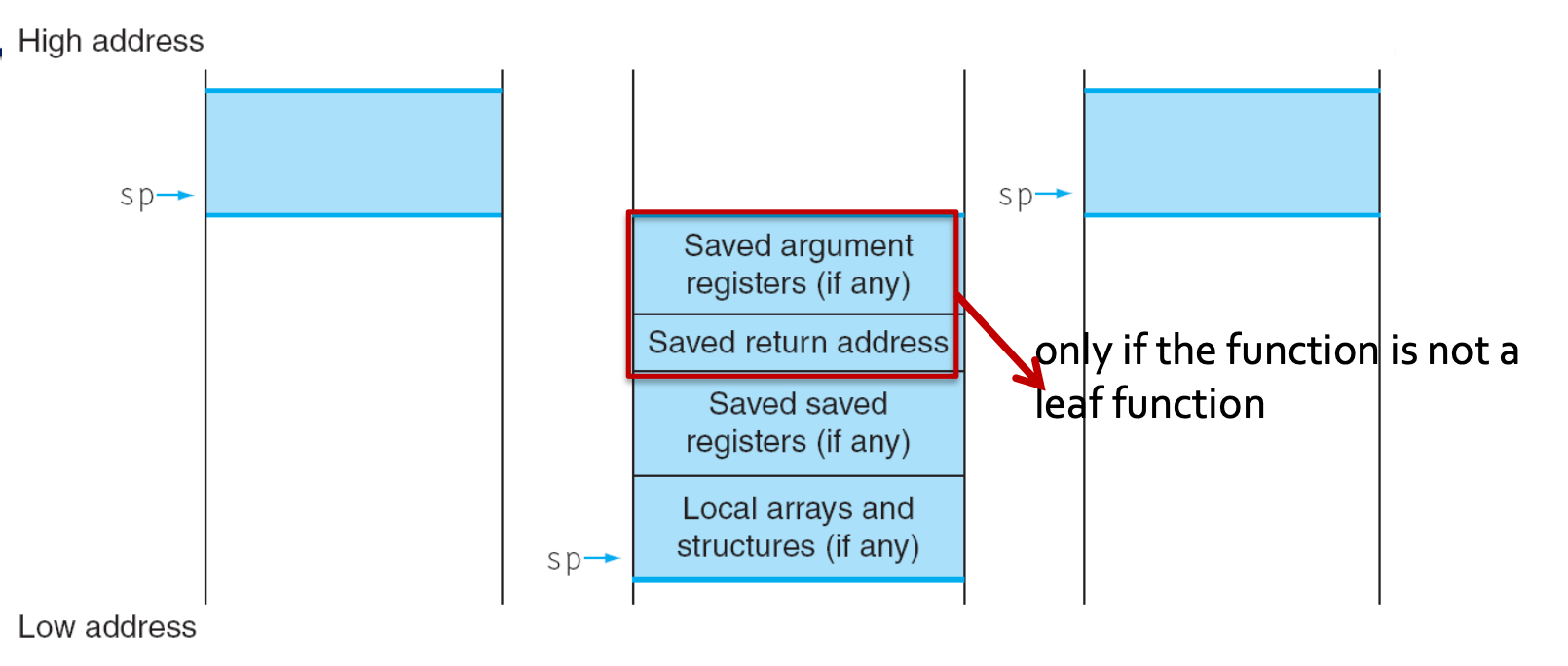

stack

어떤 function이 끝나면, stack pointer(sp)는 다시 기존 위치(return address)로 돌아와야 한다.

📝 예제 7: leaf procedure

아래 leaf procedure(다른 procedure를 호출하지 않는 말단)을 RISC-V instruction으로 compile하라.

long long int leaf_example (long long int g, long long int h,
                       long long int i, long long int j) {
    long long int f;    // local variable이 stack에 위치하게 된다.
    f = (g + h) - (i + j);
    return f;
}

argument g, h, i, j는 x10,...x13에 저장되어 있다.
x20을 사용해서 f 값을 저장할 것이다.
중간 연산 값을 저장할 temporaries로 x5, x6을 사용한다.

🔍 풀이

먼저 x5, x6, x20 register를 사용하기 위해, 원래 있던 값을 stack에 저장해야 한다.

마찬가지로 caller에 의해 이미 g, h, i, j가 저장되어 있다는 점에 유의.(x10, x11, x12, x13)

leaf_example:
    addi  sp, sp, -24   // 24만큼 stack 공간을 만들며 sp를 위치시킨다.(make room on stack for 3 regs)
    sd    x5, 16(sp)    // stack에 x5 contents 저장
    sd    x6, 8(sp)     //        x6 contents 저장
    sd    x20, 0(sp)    //        x20 contents 저장
    add   x5, x10, x11    // x5 = g + h
    add   x6, x12, x1     // x6 = i + j
    sub   x20, x5, x6     // x20(f) = x5 - x6
    addi  x10, x20, 0   // copy f to return register
    ld    x20, 0(sp)       // restore x20(기존 caller가 원래 x20에 저장한 값을 이용할 수 있도록)
    ld    x6, 8(sp)        // restore x6
    ld    x5, 16(xp)       // restore x5
    addi  sp, sp, 24    // sp도 기존 위치로 돌려놓는다.
    jalr  x0, 0(x1)     // return to caller

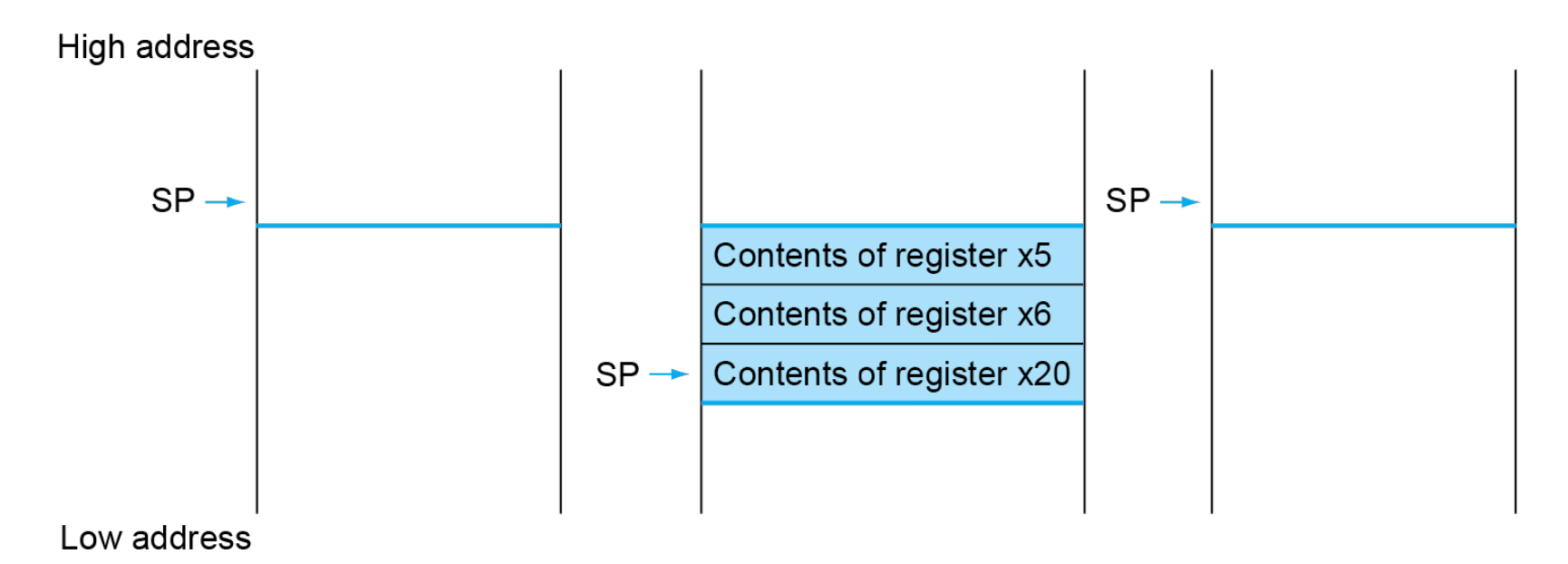

leaf example

2.14 Register Usage

callee, caller 관점에서 general-purpose register를 다시 살펴보자.

x5-x7, x28-x31: temporary registers
callee가 보존할 필요가 없다.
x8-x9, x18-x27: saved register
callee가 이를 사용하려면 기존에 저장된 값을 backup(save and restore)해야 한다.
x10-x17: parameter와 function의 return values를 저장하는 register
x1: return address register(i.e. link register)

만약 procedure가 내부에서 또 다른 procedure call이 생긴다면, 현재 저장한 return address를 stack에 저장해서 보존해 둔 뒤, 돌아올 때 stack에 있는 값을 다시 restore해오면 된다.

int main() {
    int a = 3;
    c = foo(a);    // 'foo'가 호출된 후 끝나면
    ...            // <= 바로 아래 instruction로 돌아오도록 return address을 저장해야 한다.
}

2.15 non-leaf procedure

그렇다면 non-leaf procedure에서는 어떻게 다를까?

📝 예제 8: non-leaf procedure: factorial

다음은 recursive 방식으로 팩토리얼을 구현한 예제다. fact()는 내부에서 자기 자신을 호출한다.

long long int fact (long long int n)
{
    if (n < 1) return 1;
    else return n * fact(n - 1);
}

argument n: x10에 저장.
return value: x10에 저장.

여기서 중요한 점은 fact(n - 1)이 먼저 evaluation이 된 뒤, 그 다음 n * fact(n - 1)이 계산된다는 점이다.

🔍 풀이

fact:
    addi  sp, sp, -16        // stack(room) 생성
    sd    x1, 8(sp)          // 해당 fact(n - 1)의 return address를 stack에 저장
    sd    x10, 0(sp)         // 해당 fact(n - 1)의 n을 stack에 저장
    addi  x5, x10, -1    // x5 = n - 1
    bge   x5, x0, L1     // if n >= 1, go to L1(else문)
    addi  x10, x0, 1     // 만족하지 않으면 return 1이어야 한다.(if문) 따라서 x10에 1을 초기화
    addi  sp, sp, 16     // satck에 저장된 값을 pop
    jalr  x0, 0(x1)      // return to caller
L1:
    addi  x10, x10, -1   // n = n - 1 (fact(n - 1)을 위해)
    jal   x1, fact       // """fact(n - 1)을 call""" 따라서 다시 위로 돌아간다.
                         // **n과 n-1의 호출 시 제일 다른 점은, sp가 더 내려가 있다는 사실이다.**
    addi  x6, x10, 0     // fact(n - 1)의 result를 x6로 복사.(fact 함수의 return address에 해당)
    ld    x10, 0(sp)     // 본래 caller의 n을 restore한다.
    ld    x1, 8(sp)      // 본래 caller의 return address를 restore한다.
    addi  sp, sp, 16     // pop stack
    mul   x10, x10, x6   // return n * fact(n-1)
    jalr  x0, 0(x1)      // return address로 return
                         // (stack에 쌓여있는 return address로 돌아가는데, 따라서 stack에 return address가 없을 때까지 위 addi  x6, x10, 0 지점으로 계속 돌아가게 된다.)

2.16 string copy

때로는 memory에서 byte 단위로 읽거나 저장해야 할 때가 있다. 이때를 위해 RISC-V는 lbu, sb와 같은 byte 단위 instruction을 따로 제공한다.

lbu: memory에서 1byte을 읽어서, register의 오른쪽 8bit에 저장한다.(load byte unsigned)
sb: register의 오른쪽 8it를 memory로 보낸다.(store byte)

주로 가변 길이의 data인 string을 다룰 때 사용하게 된다.

C에서는 string의 끝에 null(ASCII에서 0)을 두는 방식으로 string의 끝을 구분한다. 예를 들어 "Cal"이라는 string은 67, 97, 108, 0까지 4byte로 저장된다.

📝 예제 9: string copy

다음 C code(string을 복사하는 strcpy function)를 RISC-V instruction으로 compile하라.

variable i는 x19에 저장
x, y base address는 각각 x10, x11에 저장.

// null character('\0')를 만날 때까지 string을 복사한다.
void strcpy(unsigned char x[], unsigned char y[])
{
    size_t i;    // long long int로 가정
    i = 0;
    while ((x[i] = y[i])!='\0') i += 1;
}

🔍 풀이

RISC-V assembly code는 다음과 같다.

strcpy:
    addi sp, sp, -8   // stack 생성
    sd   x19, 0(sp)   // 기존 x19 값을 stack에 저장(push)
    add  x19, x0, x0  // i = 0(초기화)
L1:                    // while문 시작
    add  x5, x19, x11  // y[i] address를 계산
    lbu  x6, 0(x5)     // x6 = y[i]
    add  x7, x19, x10  // x[i] address를 계산
    sb   x6, 0(x7)     // x[i] = y[i]
    beq  x6, x0, L2    // if y[i] == 0 then jump to L2
    addi x19, x19, 1   // i += 1
    beq  x0, x0, L1    // jump to L1
L2:
    ld   x19, 0(sp)    // x19 값을 sp에서 load(pop)
    addi sp, sp, 8     // stack pop
    jalr x0, 0(x1)     // return to caller
