이번 장에서는 instruction을 어떻게 represent하는지를 학습한다. 들어가기 앞서 몇 가지 RISC-V("리스크 파이브"로 발음)의 특징을 살펴보자.

• RISC-V의 arithmetic instruction(산술 연산자)들은 언제나 3개의 variables을 사용한다. (설계 원칙 1: 간단하게 설계하기 위해서는 규칙적인 것이 좋다.)

  Add, Subtract, Add immediate가 있다.

  만약 네 변수(b,c,d,e)의 합을 더해서 a에 넣어야 한다면, 위 법칙 때문에 instruction 3개가 필요하다.(1.a=b+c 2.a=a+d 3.a=a+e).

• RISC-V의 instruction set은 register width에 따라 32, 64, 128bit 버전이 있다. 각각 RV32I, RV64I, RV128I라고 부른다. 모두 총 32개의 general purpose register를 갖는다는 점은 동일하다.

  예외로 general purpose register를 절반(16개)으로 줄인 RV32E 같은 구현도 존재한다.

프로그래밍 단계에서 변수는 무한히 선언할 수 있는 것에 비해, register가 32개밖에 존재하지 않으므로 이 제약에 맞게 register가 사용되도록 처리하는 것이 중요하다. 그렇다면 왜 이러한 제약을 두었는지 의문이 생긴다. 이유는 다음과 같다. (설계 원칙 2: 작은 것이 더 빠르다.)

• register 수를 늘리면 그만큼 전기 신호가 멀리 전달되어야 하므로 clock cycle이 늘어나게 된다.

• register index는 register가 32개까지만 존재한다면 5bit( $2^5$ )로 표현할 수 있는 반면, 이를 넘어가게 되면 instruction에서 index를 나타내기 위해 bit를 더 많이 차지하게 된다.

현재 문서에서는 64bit register width를 갖는 RV64I를 살펴본다. 기본적으로 RV32I와 공통으로 instruction(35개)을 공유하지만 몇 가지 RV64I만의 추가 instruction(12개)을 갖고 있다.

16bit, 32bit, 48bit, 64bit 등 다양한 크기의 instruction을 모두 처리할 수 있지만, 기본적으로 32bit instruction을 사용한다. 차이점은 sign extension 유무로 bit수가 register width에 알맞게 확장된다는 점이다.

본래 RV32I에서 32bit register width에 맞게 word를 load하는 instruction인 lw는, RV64I에서 여전히 32 bit word를 load하지만 register를 채우기 위해 sign extend(부호 확장)이 이루어진다.

2.1 CISC vs RISC

RISC(Reduced Instruction Set Computer)를 CISC(Complex Instruction Set Computer)와 비교하면 다음과 같은 특성을 갖는다.

• Reduced # instructions

• simple, regular instructions의 조합으로 complex instruction을 표현한다.

• pipelining을 이용해 비슷한 instruction은 한번에 처리(overlap)할 수 있었다. 즉, pipelining을 통해 쉽게 high throughput을 얻을 수 있다.

• load, store에서의 차이

• CISC와 다르게 RISC는 register에서 memory operation으로 Direct Memory Access를 허락하지 않는다.

또한 RISC-V를 사용하면서 얻는 비용적 이점도 있다.

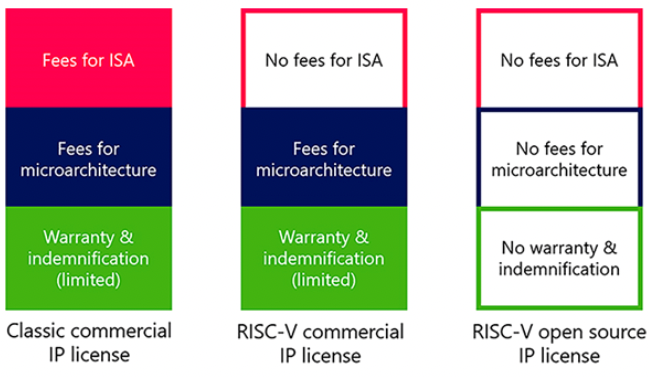

• 보통 회사 소유의 ISA(ARM, MIPS, x86)는 (1) ISA 라이센스 (2) specific microarchitecture (3) warranty & indemnification 등으로 큰 비용이 든다.

• 반면 RISC-V는 2010년 UC Berkeley에서 개발한 ISA로, RISC-V International이라는 기구에서 관리하는 개방형 구조로 누구나 사용할 수 있다.

• RISC-V는 commercial 버전에서는 (2), (3)의 비용만 지불하면 되며, open source 버전에서는 비용 없이 무료로 사용할 수 있다.

2.2 Variables

RISC-V ISA를 살펴보기 위한 기본 예시로, 간단히 C declaration(선언) code를 보자. 프로그래머가 다음과 같이 변수를 선언하면 compiler는 이를 RISC-V instruction으로 변환한다.

// declaration을 위해서는 type, name이 필요하다.
// type는 size/interpretation, name은 address를 결정한다.
int a;      // type: integer
            // name: a

name이 갖는 정보는 다음과 같다.

• location: (start) address of memory

type이 갖는 정보는 다음과 같다.

• size:

  char: 1 Byte, short: 2 Bytes, int: 4 Bytes

• Interpretation:

  "11..1111"을 signed int, unsigned int로 해석하면 서로 다르다.

참고로 variable에 간단한 정수를 담았다면 다음과 같이 초기화가 된다.

# register x5가 해당 변수를 저장한다고 가정
# 0으로 초기화
add x5 x0 x0

# 7로 초기화
addi x5 x0 7

2.3 RISC-V base ISA registers

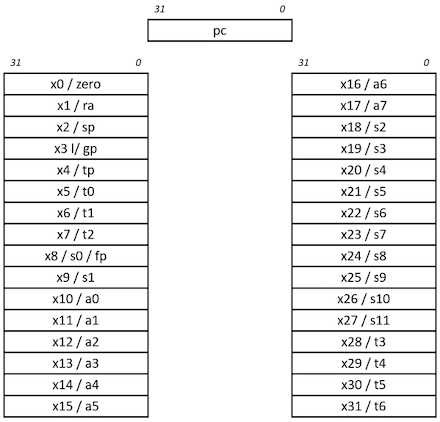

앞서 언급한 것처럼 RISC-V(RV64I)는 총 32개의 64bit register file을 갖고 있다. 이제 32개의 general purpose register가 각각 어떤 역할을 하는지 살펴보자. 참고로 관례상 RISC-V에서는 register를 x{숫자}(x0, x1, ... x31) 형태로 표현한다.

The RISC-V Architecture

• ra: function return address

• sp: stack pointer

• gp: global data pointer

• tp: thread-local data pointer

• t0-t6: temporary storage

• fp: frame pointer(for function-local stack data)

• s0-s11: saved register

• a0-a7: function arguments

위 목적에 따라 64bit general purpose registers를 나누면 다음과 같다.

• x0: constant 0

  0은 자주 쓰는 constant이므로, 같은 값을 XOR해서 0을 만들기보다 아예 0을 할당해 두는 것이다.

• x1: return address

• x2: stack pointer

• x3: global pointer

• x4: thread pointer

• x5-x7, x28-x31: temporaries

• x8: frame pointer

• x9, x18-x27: saved registers

• x10-x11: function arguments/results

• x12-x17: function arguments

32개의 general purpose register는 register file이라는 구조 속에 들어간다.

2.4 Register Operands

다음과 같은 C code가 있다고 하자. compiler는 이 C code의 variables를 register에 알맞게 할당한다.

f = (g + h) - (i + j);

C compiler가 variable을 다음과 같이 할당했다고 하자.

• f, g, h, i, j는 각각 x19, x20, x21, x22, x23 register(temporaries)에 위치.

• x5, x6 temporary registers를 추가로 사용해서 중간 결과를 저장할 것이다.

위 할당에 따라 C code를 RISC-V instruction(오직 arithmetic instruction)으로 바꾸면 다음과 같다.

add x5 x20 x21    # g + h
add x6 x22 x23    # i + j
sub x19 x5 x6     # f = (g + h) - (i + j)

그런데 위 예제처럼 RISC-V instruction을 수행하기 위해서는, memory에서 variables의 값을 읽어서 temporaries에 담는 과정이 필요할 것이다. 이 과정은 load instruction가 수행한다.

2.5 Data Alignment

RISC에서는 덩어리로 제일 많이 처리하는 32bit와 64bit 묶음을 각각 word(워드), doubleword(더블 워드)라고 지칭한다.

load instruction을 살펴보기 전에, RISC-V에서 data를 memory에 어떻게 align하고 읽는지 살펴보자. 우선 alignment restriction(정렬제약)을 갖는 MIPS architecture를 살펴보고 RISC-V와 비교해 보자.

MIPS memory alignment

• MIPS(32bit register, 32bit memory case)

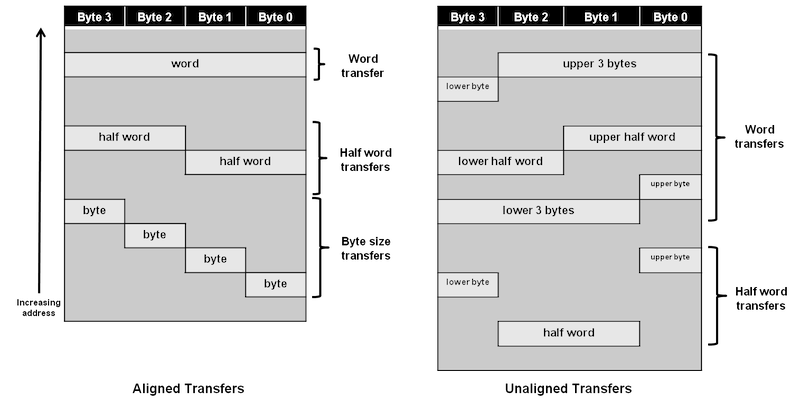

  MIPS32 Little-Endian memory system. 그림의 왼쪽이 aligned, 오른쪽이 unaligned된 경우이다.

  • 4byte(32bits) 단위에 따라, address는 4의 배수를 갖게 된다.(0x00000004, 0x00000008, ...)

  • MIPS는 alignment restriction을 강제한다.

• RISC-V(64bit register, 64bit memory case)

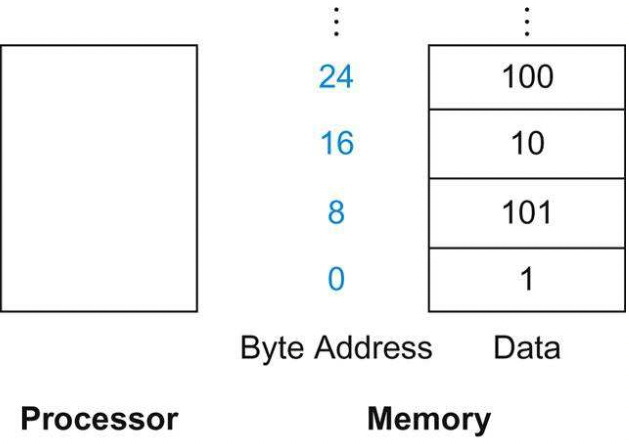

  이와 달리 RV64I는 64bit(8byte)에 해당되는 doubleword 단위로 memory에 저장한다.



  또한 MIPS와 ARM은 반드시 word의 address가 4(8)의 배수(aligned)이어야 하지만, RISC-V는 이를 강제하지 않는다.(unaligned도 OK)

여기서 또 중요하게 봐야할 점은 memory는 bit 단위가 아닌 byte addressing을 사용하는 부분이다. memory에는 오직 byte 단위로만 접근할 수 있으며, 이 때문에 doubleword는 8의 배수 address를 갖게 된다.

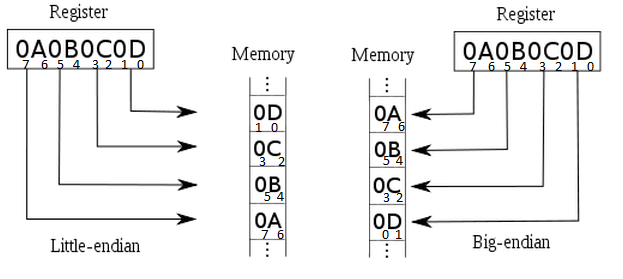

참고로 Endian의 뜻은 다음과 같다. 아래과 같은 bit가 있다고 하면 endianness(엔디안)에 따라 register에 저장된 bit들이 memory에 저장되는 순서가 달라진다.

• Little-Endian: LSB is at the least address

• Big-Endian: MSB is at the least address

#  MSB    LSB

#  Little-Endian
   0x44332211

#  Big-Endian
   0x11223344

2.7 Load instructions

다음은 load instruction의 예시다.

ld x9, 8(x22)

• x22: base register. (memory) word의 start address를 기억한다.

• 8: offset. start address에 더해서 읽어올 data의 location을 결정한다.

• x9: temporary register. 읽어 온 data를 저장할 register.

여기서 더 주목할 점은 doubleword를 load하는 ld(load doubleword)이다. ld x9, 8(x22)는 start address(x22)에서 offset 8을 더한 location에서, 8bytes를 읽어와서 x9에 저장하게 된다.

이와 비슷한 load instruction이 더 존재한다.

• ld, lw: load doubleword(8bytes), load word(4bytes)

• lh, lb: load halfword(2bytes), load byte

   📝 예제 1: long 타입 변수 불러오기

다음 C code를 RISC-V code로 compile하라.

C 언어에서 long은 운영체제와 플랫폼에 따라 bit수 정의가 다르니 주의. 지금은 8bytes(64bit)로 가정.

long A[20];

g = h + A[8];

• g는 x23, h는 x21에 이미 load가 되었다고 가정

• long type 배열 A의 base address는 x22에 저장되어 있다.

• x5: temporary register

따라서 만약 &A[0]=2000이라면 2004, 2008, 2012 등이 A[i]의 address가 된다.

   🔍 풀이

RISC-V code로 compile하면 다음과 같은 instruction이 된다.

ld x5 64(x22)       # base address + offset 64에 있는 data(A[8])를 x5에 load
add x23, x21, x5    # h + A[8]를 x23에 저장

위 예제에서 A 배열은 8byte인 long type이기 때문에, doubleword를 load하는 ld를 사용했다. A[8]이므로 offset은 8*8.

만약 4byte에 해당되는 int type 배열이었다면 lw를 사용했을 것이다. A[8]이므로 offset은 8*4.

만약 이보다도 더 짧은 2byte의 short type로 선언했다면, short A[8]을 load하려면 다음과 같은 instruction이 사용되었을 것이다. offset은 8*2

lh x5 16(x22)

   📝 예제 2: long 타입 변수 연산 후 저장하기

다음 C code를 RISC-V code로 compile하라.(long = 8bytes)

long A[100];

A[12] = h + A[8];

• h는 x21, A의 base address는 x22에 저장.

• x5: temporary register

   🔍 풀이

RISC-V code로 compile한 결과는 다음과 같다.

ld    x5, 64(x22)    # reg x5 gets A[8]
add   x5, x21, x5    # reg x5 gets h+A[8]
sd    x5, 96(x22)    # Stores h+A[8] to A[12]

2.7.1 Register Spilling

현재 살펴보고 있는 RISC-V architecture는 32개 register밖에 가지고 있지 않다. 그렇다면 instruction을 load할 때, register의 빈 자리가 없는 경우도 생길 것이다.(단순히 overwrite하면 큰 문제가 생길 것이다.)

이러한 문제를 방지하기 위해 register spilling 기법을 compiler가 수행해 준다.

• less frequently used variables를 memory stack에 옮긴다.(sw(sd)로 stack에 저장)

• 그 자리에 당장 필요한 variable을 불러와서 사용한다.

• 연산이 끝나면 다시 memory(stack)에 옮긴 variable을 restore(pop)한다.(lw(ld)로 stack에서 불러온다)

2.7 bit extension

register는 값을 load할 때 register width인 8byte(64bit)만큼을 채워야 한다.

참고로 연산을 수행하는 ALU도 언제나 8byte씩 입력을 받는다.

그런데 ld일 때는 문제가 없겠지만, lw, lh, lb라면 남은 자리는 어떻게 처리할까? 이 경우 unsigned, signed value에 따라 값을 채워 넣게 된다.

• unsigned values: (왼쪽으로) 0bit extend한다.

• signed values

  하지만 signed values는 sign bit로 부호를 나타내는 특유의 표현 방식 때문에 일괄적으로 0으로 채울 수는 없다. 대신 sign bit를 복제해서 채워주면 된다.

  • +2: 0000 0010 => 0000 0000 0000 0010

  • -2: 1111 1110 => 1111 1111 1111 1110

프로그래밍 시 자료형을 보고 signed/unsigned를 판단하는 습관을 갖는 편이 좋다. 예를 들어 int 8이라면 signed type이다.

2.8 Immediate Operands

RISC-V Assembly Overview

load instruction을 사용하지 않고 operand 자리에 constant를 넣는 instruction이 존재한다.

addi x22, x22, 4    # x22 = x22 + 4

• add와 addi의 차이는 말 그대로 constant(immediate)의 유무다.

특히 for loop에서 자주 볼 수 있다.

그렇다면 어째서 immediate operand를 사용하는 걸까?

• memory에서 data를 register로 load하는 과정(overhead)이 사라진다.

• 따라서 (1) register를 아끼면서 (2) 동시에 instruction을 더 빠르게 수행할 수 있게 된다.

하지만 immediate operand를 사용하는 것으로 얻는 단점도 있다. 바로 immediate operand를 사용하기 위해서는 multiplexer를 추가해야 한다는 점이다.

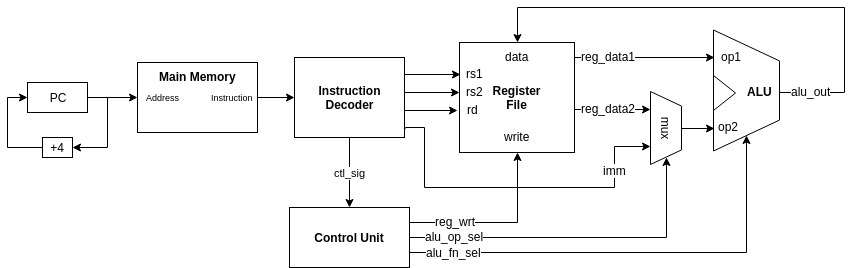

ALU의 op2로 immediate operand를 넣을지, register의 값을 넣을지를 결정할 수 있는 mux를 추가로 달아줘야 한다.

이외 immediate로 사용할 수 있는 immediate의 크기는 오직 12bits까지로 제한( $-2^{11}{2}^{11}-1$ )된다는 limitation도 있다. 이 점은 instruction format을 살펴보면 명확히 알 수 있다.

• R-format Instructions

• I-format Instructions

• immediate를 표현하기 위해 사용할 수 있는 bit는 12bits이다.

2.9 Representing Instructions

RISC-V Instruction-Set Cheatsheet

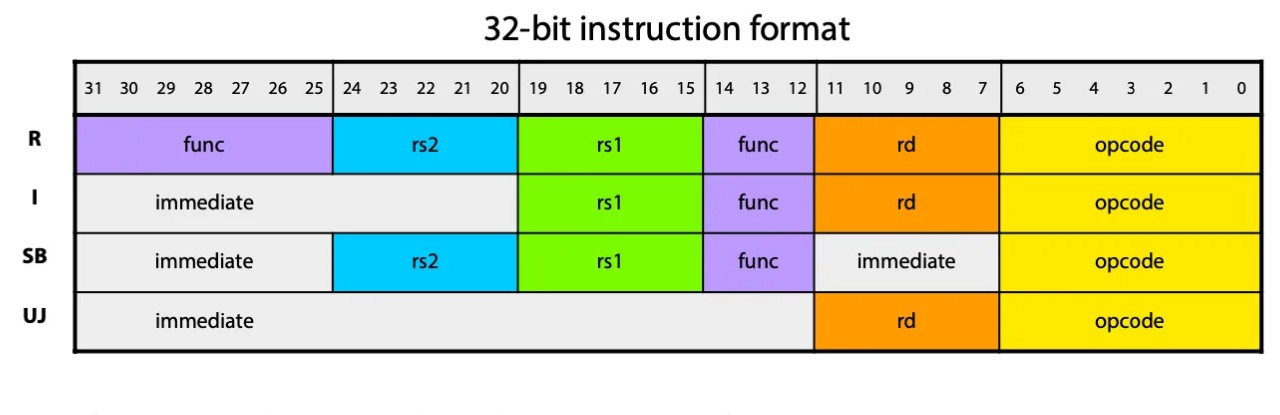

RISC-V instructions는 모든 instruction이 32bit로 이루어져 있다. RISC-V instruction에는 다양한 formats가 존재한다.

func: 추가 opcode 필드를 의미한다.

• R-type: Arithmetic instructions

• I-type: Loads & immediate arithmetic

• S-type: Stores

• SB-type: Conditional branch format

• UJ-type: Unconditional jump format

• U-type: Upper immediate format

위 그림에 나오지 않은 S-type은 다음과 같다.

• 12bit immediate가 두 개의 필드에 나뉘어 들어가는 것을 볼 수 있다. imm[11:5]에 7bits를 넣고, 뒤에 imm[4:0]에 5bits를 쪼개서 넣는다.

• 상위 7bits 필드/하위 5bits 필드에 나뉘어 들어가기 때문에, $2^5$ 로 나눠서 남는 나머지는 하위 5bits에 넣고, 몫은 상위 7bits에 넣는 방식으로 쪼갠다.

• 굳이 이렇게 두 필드로 나눈 이유는 store을 위해서는 rs1, rs2가 모두 필요하고, 모든 instruction에서 rs1, rs2 필드의 위치가 같기 위해서는 이러한 설계 방법밖에 방도가 없었기 때문이다.

   📝 예제 3: s-type

sd x5, 240(x10)를 s-type format으로 표현하라.

   🔍 풀이

offset 240를 32( $2^5$ )로 나누면 몫은 7, 나머지는 16이다.

• 상위 7bits field: 몫 7이 들어간다.(0000111)

• 하위 5bits fieild: 나머지 16이 들어간다.(10000)

이를 종합하면 다음과 같다.(x5: 101, x10: 1010, opcode(35): 100011, func3(필드 값 2): 10)

2.9.1 addressing mode

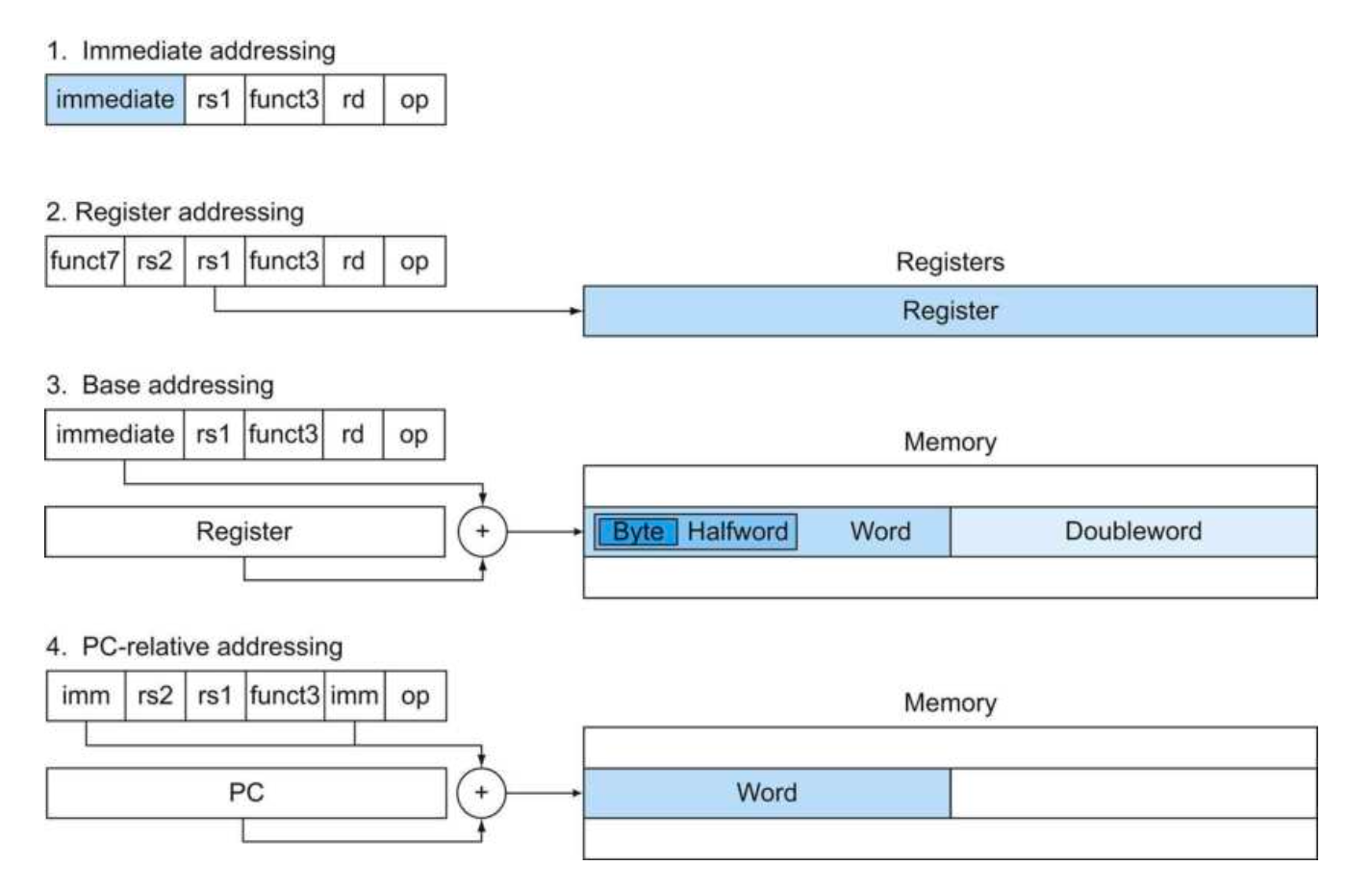

instruction에서 oprand의 address를 나타낼 수 있는 방법은 다양하게 있다.(아래 예시 외 다양한 addressing mode가 존재한다.)

• Immediate addressing: immediate가 실제 constant로 사용된다.

• memory에서 data를 fetching하는 과정이 필요 없다.

• Register addressing: operand가 register에 저장되어 있고, operand는 register index를 가리킨다.

• memory에서 data를 fetching하는 과정이 필요 없다.

• Base addressing: operand를 가리키는 pointer가 저장된 register를 가리키고, offset(immediate)을 이용해서 operand를 구한다.

• (PC-)relative addressing: PC register에서 offset을 더해 operand address를 얻는다.

rs2, rs1 필드 위치를 유지하기 위해, immediate가 상위, 하위 필드로 나뉘어 들어간다.

2.10 Logical Operations

bitwise manipulation을 위한 instruction인 logical operation을 살펴보자.

// C code            // RISC-V instruction
<<  // shift left    // sll(Shift Left Logical), slli
>>  // shift right   // srl(Shift Right Logical), srli
&   // bitwise AND   // and, andi
|   // bitwise OR    // or, ori
^   // bitwise XOR   // xor, xori
~   // bitwise NOT   // xori

R-format일 경우, instruction은 다음과 같은 형태를 갖는다.

2.10.1 Shift Operations

R-format과 I-format 모두 shift operation을 지원한다.

• I-format



  • immediate: 얼마나 position을 shift할지를 나타내는 값

  immediate는 6bit로 제한을 두는데, 그보다 더 많이 shift하면 원래 있는 수를 모두 shifting해버리고 0만 남아버리기 때문.

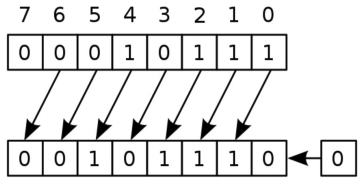

• slli는 $2^i$ 만큼 곱하는 연산이다.



• srli는 $2^i$ 만큼 나누는 연산이다.

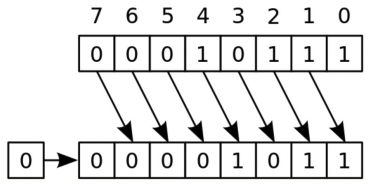

  srl은 오직 unsigned에서만 가능하다. 예를 들어 signed integer라면, 10000(-16)에 $2^2$ 만큼 나누면 00100(+4)가 되는 식으로 전혀 다른 값이 나오기 때문이다.

2.10.2 And Operations

(생략)
