1 Computer Abstractions and Technology

1.1 컴퓨터의 응용 분야와 특성

컴퓨터는 크게 세 가지 응용 분야에서 사용된다.

1.2 performance에 영향을 끼치는 요소

컴퓨터의 performance에 영향을 끼치는 몇 가지 hardware 혹은 software 구성 요소는 다음과 같은 것들이 있다.

이외 여러 parallelism과 memory hierarchy 최적화(cache blocking 등)와 같은 기법으로 performance를 더 향상시킬 수 있다.

1.3 compiler

compiler는 C, C++, Java 등 high level language를 machine code로 변환하는 역할을 수행한다.

처음 컴퓨터는 binary digit, 즉 bit를 사용해서, bit들의 집합인 instruction을 만들어 지시를 내렸다. 하지만 이런 과정은 너무나 복잡했기 때문에 사람이 생각하는 것과 비슷한 표시 방법을 고안했고, 이 작업을 수행하도록 만든 program이 바로 assembler(어셈블러)였다.

예를 들어 add A, B를 assembler에게 주면, assembler는 이를 100101010010110과 같은 machine language로 변환한다.

다른 machine language를 사용하는 processor도 opcode의 실제 bit pattern은 다르겠지만, assembly language에서 add와 같이 common한 opcode의 이름 자체는 같을 수 있다.

가장 중요한 abstraction(추상화) 중 하나가 바로 hardware와 최하위 software 간의 interfae로, 이를 ISA(Instruction Set Architecture) 또는 단순히 architecture라고 지칭한다.

1.4 register, buffer

register와 buffer는 모두 data를 임시로 저장하는 데 사용하지만 차이점이 있다.

1.5 performance의 정의

1.5.1 performance 측정: execution time

그런데 execution time은 여러 방법으로 측정할 수 있다.

또한 거의 모든 컴퓨터는 hardware event가 발생하는 시점을 clock을 이용해서 결정한다.

예를 들어 1GHz frequency(clock rate)를 갖는 CPU가 있다면, period(clock cycle time)은 1/10^9 = 1ns이다.

따라서 어떤 program이 몇 clock cycles를 사용해서 수행됐는지를 알면, clock cycle time을 곱해서 총 CPU execution time을 구할 수 있는 것이다.

CPU execution time = CPU clock cycles * clock cycle time

혹은 역수 관계인 frequency로 표시한다면 다음과 같다.

CPU execution time = CPU clock cycles / clock rate

이 공식으로 알 수 있는 것은, 'execution time'을 줄이기 위해서는(performance 향상을 위해서는) frequency를 늘리거나, clock cycle time을 줄이는 방법이 필요하다는 사실이다.

   📝 예제 1: 성능 개선

두 개의 컴퓨터 A, B가 있다. 두 컴퓨터는 같은 program을 실행한다.

이를 위해 B의 clock cycle이 A의 1.2배가 필요하다면, B의 clock rate $x$ 는 얼마로 둬야 하는가?

   🔍 풀이

먼저 A를 바탕으로 program을 실행하는 데 필요한 CPU clock cycles을 구하자.(#CPU clock cycles for a program)

$$10 \times 2 \times 10^{9}$$

즉, program을 위해서 $20 \times 10^{9}$ cycles가 필요하다.

이제 6초동안 $20 \times 10^{9}$ cycles를 수행할 수 있는 B의 clock rate를 구하면 된다.

$$ 6 \times 1.2 \times (B \,\, clock \,\, rate) = 20 \times 10^{9} $$

즉, B clock rate는 $4 \times 10^{9}$ = 4GHz이다.

1.5.2 performance 측정: CPI

execution time은 instruction 수와 크게 관련이 있다.

CPU clock cycles = instruction 수 * CPI

cycle을 시간의 개념으로 바라보는 시각을 갖는 것이 중요하다. 필요한 cycle이 많을수록 오랜 시간이 걸린다.

   📝 예제 2: CPI를 이용한 성능 계산

같은 ISA를 사용하는 두 컴퓨터 A, B가 있다.

program P를 실행하는 데 있어서 어떤 컴퓨터가 얼마나 더 빠른가?

   🔍 풀이

ISA가 같으므로 두 컴퓨터가 실행해야 하는 instruction의 총 개수는 같다. 따라서 다음과 같이 간단히 계산할 수 있다.

execution time은 clock cycle 수 * clock cycle time이므로, 다음과 같이 계산할 수 있다.

따라서 A가 B보다 1.2배 더 빠르다.

   📝 예제 3: CPI 비교

어떤 엔지니어는 compiler 설계를 위해 두 가지 방법(1, 2) 중 하나를 선택할 것이다. 두 코드의 차이를 비교하라.

  1. 어떤 코드가 더 많은 instruction을 실행하는가

  2. 어떤 코드가 더 빠른가

  3. 각 코드의 CPI는 얼마인가

실행에 필요한 instruction 개수
코드 A B C
1 2 1 2
2 4 1 1

CPI가 클수록 더 complex한 instruction이다.

   🔍 풀이

  1. instruction 총 개수는 각 A, B, C instruction 개수를 더하면 된다.

    • 코드 1: 2 + 1 + 2 = 5

    • 코드 2: 4 + 1 + 1 = 6

    따라서 절대적인 instruction 개수를 따지면 코드 1이 더 적다.

  2. 어떤 코드가 더 빠른가

    먼저 instruction마다 필요한 cycle을 도출해 보자.

    • 코드 1: 2 * 1 + 1 * 2 + 2 * 3 = 10

    • 코드 2: 4 * 1 + 1 * 2 + 1 * 3 = 9

    코드 1이 더 사이클이 많으므로 execution time도 더 소요될 것이다. 따라서 코드 2가 instruction 수는 더 많아도 execution time 자체는 더 짧다.

  3. 각 코드의 CPI는 얼마인가

    각 코드에 instruction 개수를 나눠서 평균을 구하면 된다.

    • 코드 1: 10 / 5 = 2.0

    • 코드 2: 9 / 6 = 1.5

1.5.4 Effective CPI

서로 다른 computer는 ISA가 다를 것이기 때문에, 실행 시간(CPU time)을 측정해서 비교하는 방법을 사용할 수 있다. 이때 사용하는 지표가 effective CPI(average CPI)이다.

$$ {\sum}{i=1}^{n}{{CPI} $$} \times IP_{i}

예를 들어, instruction A가 20%의 비율로 실행되며 CPI가 2이고, 명령어 B가 80%의 비율로 실행되며 CPI가 4라면, "Effective CPI"는 다음과 같다..

$$ {0.2 \times 2 + 0.8 \times 4} = 3.6 $$

즉, 이 program의 Effective CPI는 3.6 cycle이다. 실행 시간을 의미하는 지표인 만큼 적을수록 빠르게 수행되는 program이다.

   📝 예제 4: 종류별 instruction 비교

다음과 같은 instruction이 있다. 실행 빈도(Freq)와 CPI는 다음과 같다.

clock freq가 아니라, instruction이 실행되는 percentage(비율)을 나타내는 freq이다.

Op Freq ${\mathrm{CPI}}_{i}$ Freq $\times {\mathrm{CPI}}_{i}$
ALU 50% 1
Load 20% 5
Store 10% 3
Branch 20% 2

  1. 더 나은 data cache가 average load time을 2 cycles로 줄인다면, machine은 얼마나 더 빨라지는가?

  2. branch prediction을 사용하여 branch time을 한 cycle 절약하는 것과 비교하면 어떤 차이가 있는가?

  3. 두 개의 ALU instruction을 동시에 실행할 수 있다면 어떠한 차이가 발생하는가?

   🔍 풀이

  1. 더 나은 data cache가 average load time을 2 cycles로 줄인다면, machine은 얼마나 더 빨라지는가?

    • 위 도표에서 기존 Load는 5 cycles가 소요된다.

    Effective CPI를 계산하면 다음과 같다.

    • 기존 Effective CPI vs data cache 개선 Effective CPI

$$ (0.5 \times 1 + 0.2 \times 5 + 0.1 \times 3 + 0.2 \times 2) = 2.2 $$

$$ (0.5 \times 1 + 0.2 \times 2 + 0.1 \times 3 + 0.2 \times 2) = 1.6 $$

  1. branch prediction을 사용하여 branch time을 한 cycle 절약하는 것과 비교하면 어떤 차이가 있는가?

    아래 계산에 따라 기존 Effective CPI보다 0.2 cycle 빨라지는 것을 알 수 있다.

$$ (0.2 \times -1) = -0.2 $$

  1. 두 개의 ALU instruction을 동시에 실행할 수 있다면 어떠한 차이가 발생하는가?

    기존 $CPI_{i}$ 에 1/2를 해준 값으로 계산하면 된다. 아래 계산에 따라 0.25 cycle이 더 빨라지는 것을 알 수 있다.

$$-0.5 x 0.5 = -0.25$$

1.5.4 Benchmarks

processor A는 딥러닝 처리에 능하고, processor B는 다른 처리에 능하다면 어떻게 두 processor를 비교할 수 있을까? 대표적으로 SPEC(System Performance Evalutation Cooperative) benchmark와 같이 다양한 performance를 측정 및 비교할 수 있는 표준화된 benchmark를 이용하면 된다.

Power workload, Java workload, Embedded application(EEMBC), Multithreaded programming(PARSEC), FPU benchmark 등

1.5.5 MIPS

performance matric으로 종종 MIPS(Millions of Instructions Per Second)라는 단위를 사용한다. 단, 아래와 같은 사항을 주의해서 사용해야 한다.

MIPS = #instructions / execution time * 10^6
     // 이때 execution time = (#instructions * CPI)/clock rate이므로
     = (clock rate) / CPI * 10^6

1.6 Power Wall

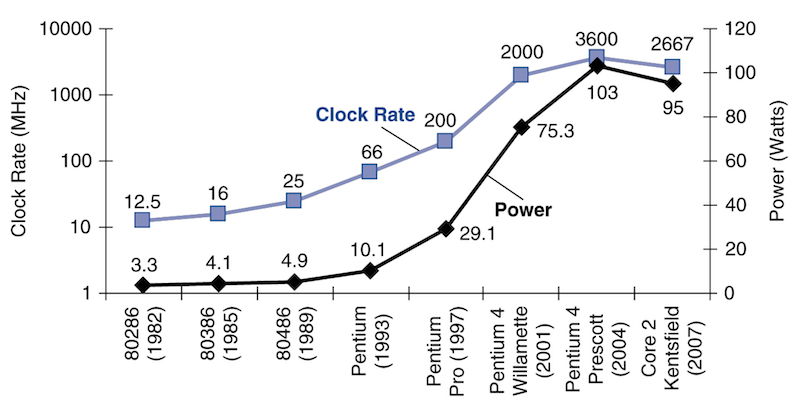

power trend

검은 색 선은 Power(전력), 파란 색 선은 Clock Rate(frequency, 클럭 속도)를 의미한다.

사실 단위 시간당 에너지를 나타내는 Watt(J/s)보다, 에너지의 총량을 나타내는 Joule(J)를 사용하는 편이 더 나은 척도이다.

위 그림을 보면 30년간 frequency와 power가 함께 빠르게 증가하다가 어느 순간 주춤해진 것을 확인할 수 있다. frequency와 power가 동시에 증가한 이유는 이 둘이 서로 연관이 있기 때문이다.

이는 integrated circuit을 구성하는 소자의 특성을 생각하면 알 수 있다. 주된 기술인 CMOS(Complementary Metal Oxide Semiconductor)는 다음과 같은 특성을 지닌다.

$$ energy \, \propto \, C \times V^{2}$$

위 식은 $0 \rightarrow 1 \rightarrow 0$ 이나 $1 \rightarrow 0 \rightarrow 1$ 처럼 logic이 두 번 바뀔 때 소모하는 energy로, 한 번 바뀔 때는 ${1 \over 2}$ 를 곱해야 한다.

transistor 하나가 소비하는 power는 (한 번 바뀔 때 소모되는 energy) $\times$ (시간당 logic이 바뀌는 frequency)다.

$$ power \, \propto \, {1 \over 2} \times C \times V^{2} \times Frequency \, switched $$

그런데 앞서 frequency가 계속해서 증가해서 1,000배 더 빨라진 것에 비해 power는 고작 30배 증가한 것을 확인할 수 있었다.

꽉 잠기지 않는 수도꼭지에 비유할 수 있다.

이 문제를 Power Wall(전력 장벽)이라 한다.

power wall 문제의 중요도가 잘 와닿지 않는다면, 수 만 개가 넘는 server 환경에서 power를 공급하고 냉각해야 한다는 점을 상기해 보자.(server의 냉각 비용도 전체에서 굉장히 큰 비중을 차지한다.) 또한 power 소모가 줄어들수록 동일한 회로에 더 많은 소자를 집적할 수 있게 된다.

1.6.1 Vdd scaling

더 자세히 이해하기 위해 CMOS(Complementary Metal-Oxide-Semiconductor)를 잠시 들여다 보자.

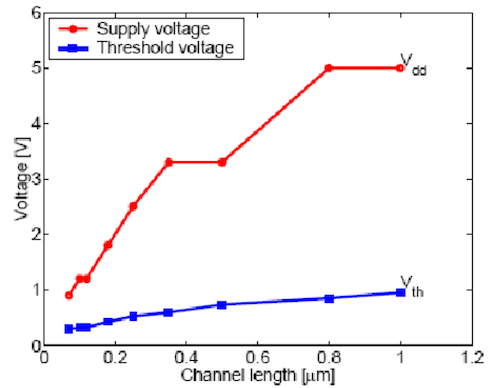

Vth, Vdd gap

(좌측으로) channel length가 작아지면서 Vdd는 굉장히 줄어들었는데, Vth는 조금씩 줄어드는 추세를 보인다.

잠깐의 glitch로 low(0)이 갑자기 high(1)이 되는 일이 발생하면 안 된다.

게다가 Vdd를 줄이면 frequency도 줄어들게 된다. 이러한 문제를 해결할 대안으로 multiprocessor(multicore)가 등장한다.

1.7 multicore processor

같은 CPI를 갖는 N개의 core라면, 오직 1/N frequency로 동작할 수 있다. 다시 말해 low voltage(power)로 performance를 유지할 수 있는 것이다.

1core가 2GHz frequency로 동작했다면, 2core에서는 core 하나당 f/2인 1GHz로 동작하게 된다. 사실 core 하나만 놓고 비교하면, 낮은 frequency를 갖게 되서 latency가 늘어나게 되지만, core의 수가 많아져서 parallelism에 의해 전체적인 throughput은 더 향상되는 것이다.

하지만 그만큼 transistor 소자가 더 필요하게 된다.

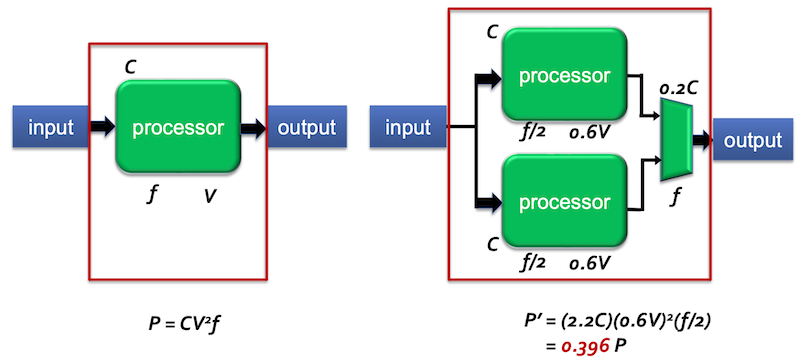

1-core vs 2-core

multiplexer가 각 core의 output을 모아서 처리한다.

multicore에서는 아래와 같은 코드를 거의 simultanaous하게 함께 처리할 수 있다.

for (i = 0; i < 100; i++) {
    C[i] = A[i] + B[i];
}

하지만 다음과 같이 dependency가 있다면 이야기는 달라진다.

// loop-carried dependence
for (i = 0; i < 100; i++) {
    C[i] = A[i] + B[i];
}

위 코드는 아래와 같이 간단히 나눌 수 없다.

왜냐하면 index 50은 dependency에 의해 index 49가 처리된 이후부터 처리할 수 있기 때문이다. 이러한 문제에서 짐작할 수 있듯이, multicore는 여러 core가 busy하게 유지하는 것이 핵심이다.

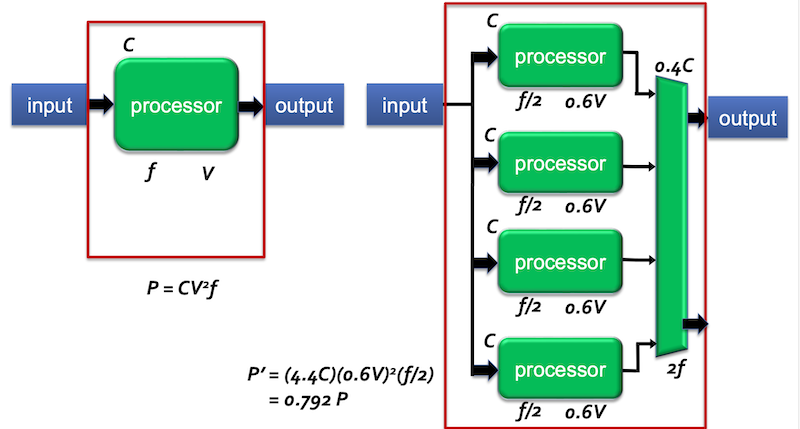

다음은 4 core를 나타낸 그림이다. 약 2배의 performance 향상을 얻을 수 있다.

1-core vs 4-core

하지만 여전히 문제는 남아 있다.

사실 heterogeneous device가 계속해서 나오는 이유이기도 하다.(specific purpose를 수행하기 위한 device)

어떻게 같은 processor를 voltage를 조절해 가면서 사용할 수 있을까? 바로 DVFS(Dynamic Voltage Frequency Scaling)라는 기술의 덕택이다. power consumption을 줄이기 위해, processor가 workload에 따라서 voltage와 frequency를 조절하는 기술이다.

game이나 browser 용도에서는 processor를 활발하게 사용하다가, 간단한 texting이나 application에서는 덜 사용하는 것과 같다.

1.8 parallel programming

따라서 multicore가 busy할 수 있는 explicit한 parallel programming이 필요하다.

하지만 다음과 같은 문제 때문에 구현이 힘들다.

"N core가 1/N frequency에 동일한 performance를 갖는다"는 전제는, 모든 N core가 idle하지 않고, 똑같은 수의 instruction을 실행할 수 있다는 가정을 기반으로 한다.

1.9 Amdahl's Law

Amdahl's Law(암달의 법칙)은 다음과 같다. 아무리 많이 processor의 core를 늘린다고 해도, performance를 늘릴 수 있는 한도가 존재한다.

(improved) Execution time = (Execution time affected by improvement) / (Amount of improvement) + Execution time unaffected

혹은 다음 수식으로 표현할 수 있다.

$$ {{1} \over {(1-P)+{{P}\over{S}}}} $$

   📝 예제 5: Amdahl's law

한 program이 computer에서 수행되는 데 100초가 걸린다. 이중에서 multiply operation(곱하기 연산)은 100초 중 80초를 소모한다.

만약 이 program에서 5배 speedup을 얻으려면, 얼마나 multiply operation의 속도를 높여야 하는가?

   🔍 풀이

$$ {{1} \over {(1 - 0.8) + {{0.8} \over S}}} = 5 $$

문제를 풀면 얻을 수 없는 speedup 수치임을 알 수 있다.
